Mainboard

OPEN-CNC-Shield 2

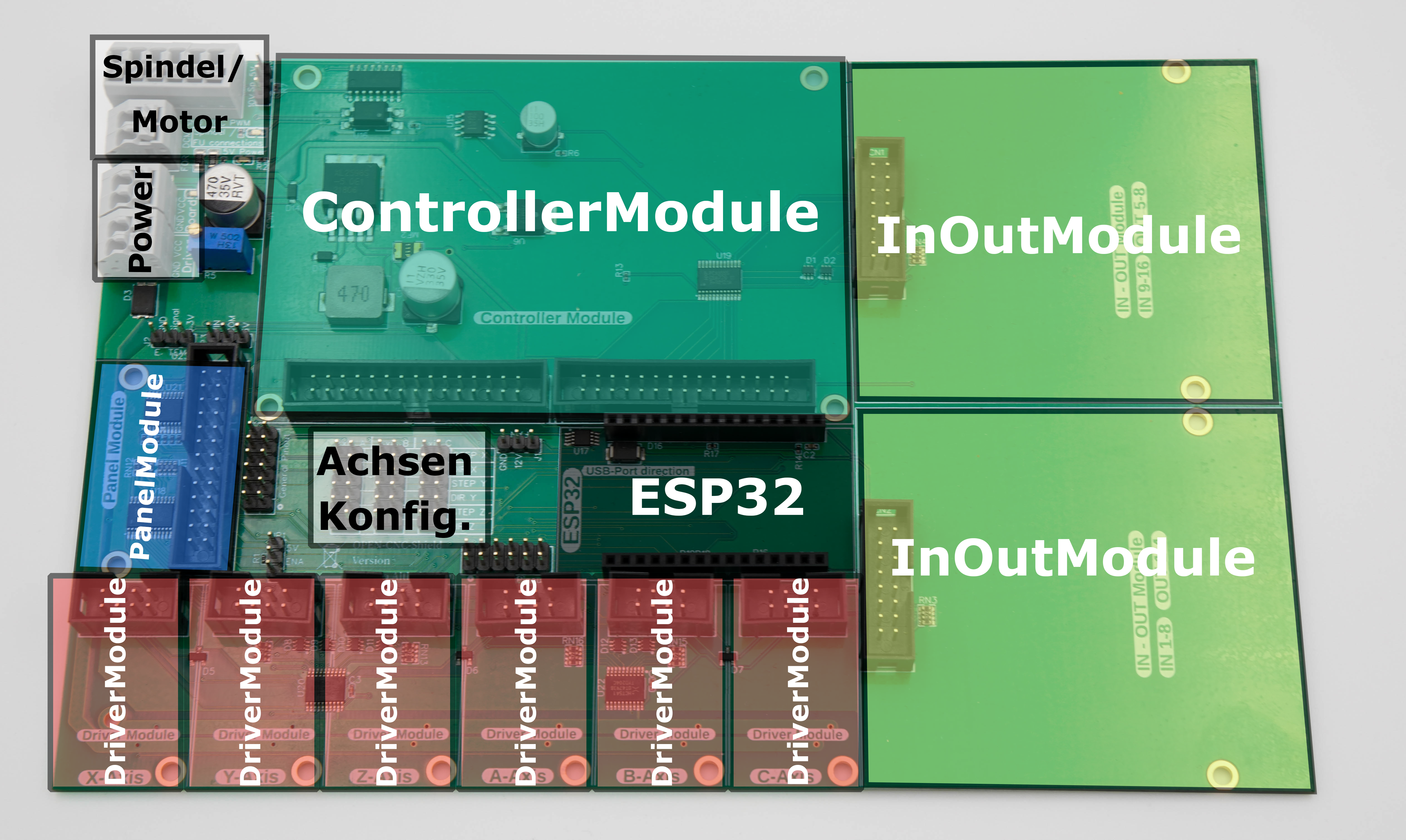

Typische OPEN-CNC-Shield 2 Konfiguration:

1 x Mainboard (wird zwingend benötigt)
1 x ControllerModule - richtet sich nach der gewünschten Software/Hardware
0-2 x InOutModule - je nach Anzahl der benötigten Ein- und Ausgänge. Je nach ControllerModule kann es sein, dass nicht alle Ein- und Ausgänge unterstützt werden. Dafür die Dokumentation der Controller beachten: Dokumentation. Auch der Einsatz eines 16-Pin IDC Stecker ist für Bastler möglich.
0-6 x DriverModule - Anschluss-Module für Treiber. Variieren je nach Anschlussart. Auch der Einsatz eines 8-Pin IDC Stecker ist für Bastler möglich.
0-1 x PanelModule - Anschluss externer Bedienelemente. Je nach ControllerModule können die Anschlussmöglichkeiten externer Bedienelemente variieren. Dafür die Dokumentation der Controller beachten: Dokumentation.
0-1 x ESP32 Devkit V1 - Für die Nutzung erweiterter Funktionen

Mainboard

Das Mainboard bildet die Grundlage für alle Komponenten und wird 1x für eine Steuerung benötigt.

Hier gehts zur Detailseite vom Mainboard

59,95 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: SW10017

ControllerModule

Es kann ein ControllerModule auf dem OPEN-CNC-Shield 2 angeschlossen werden. Das ControllerModule bestimmt, welche Software für die CNC genutzt wird. Die unterstützten Funktionen sind der Dokumentation zu entnehmen: ControllerModules

ControllerModule - Arduino Mega Estlcam

14,95 €*

ControllerModule - Beamicon

12,95 €*

ControllerModule - Dual Adapter

29,95 €*

ControllerModule - Estlcam Klemmenadapter XL

39,95 €*

ControllerModule - FluidNC

19,95 €*

ControllerModule - GRBL - Arduino Mega

11,95 €*

ControllerModule - GRBL - Arduino Uno

10,95 €*

ControllerModule - WinPC NC USB

14,95 €*

InOutModule

Es können bis zu zwei dieser Module auf dem OPEN-CNC-Shield 2 angeschlossen werden, je nach Anzahl der benötigten Ein- und Ausgänge. Abhängig davon, welches ControllerModule verwendet wird, kann es sein, dass nicht alle Ein- und Ausgänge unterstützt werden. Dafür die Dokumentation der Controller beachten: ControllerModules. Auch der Einsatz eines 16-Pin IDC Stecker ist für Bastler möglich.

InOut Module - Federklemmen

Dieses In-/Out Modul ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x. Es können zwei dieser Module auf der Hauptplatine angeschlossen werden.Technische Daten:Anzahl Eingänge: 8Anzahl Ausgänge: 4Maximaler Strom Ausgänge: 500mA pro AusgangSpannung der Ausgänge wählbar zwischen 5V, Eingangsspannung der Platine, oder selbst angelegter SpannungEingänge schalten entweder mit GND oder mit 5-24V - also sind sowohl PNP als auch NPN Sensoren möglichLieferumfang:InOut ModulJumpersteckerWeiterführende Links: Dokumentation

19,95 €* vorher 21,95 €*

InOut Module - Relais und Federklemmen

Dieses In-/Out Modul ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x. Es können zwei dieser Module auf der Hauptplatine angeschlossen werden.Technische Daten:Anzahl Eingänge: 8Anzahl Ausgänge: 4 (davon zwei mit einem 5A Relais)Maximaler Strom der Relaisausgänge: 5A - also etwa 1 KW im 230V NetzMaximaler Strom der anderen Ausgänge: 500mA pro AusgangSpannung der anderen Ausgänge wählbar zwischen 5V, Eingangsspannung der Platine, oder selbst angelegter SpannungEingänge schalten entweder mit GND oder mit 5-24V - also sind sowohl PNP als auch NPN Sensoren möglichLieferumfang:InOut ModulJumpersteckerWeiterführende Links: Dokumentation

19,95 €*

InOut Module - Pluggable

Dieses In-/Out Modul ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x. Es können zwei dieser Module auf der Hauptplatine angeschlossen werden.Technische Daten:Anzahl Eingänge: 8Anzahl Ausgänge: 4Maximaler Strom Ausgänge: 500mA pro AusgangSpannung der Ausgänge wählbar zwischen 5V, Eingangsspannung der Platine, oder selbst angelegter SpannungEingänge schalten entweder mit GND oder mit 5-24V - also sind sowohl PNP als auch NPN Sensoren möglichLieferumfang:InOut ModulSchraubsteckerWeiterführende Links: Dokumentation

19,95 €*

DriverModules

Es können bis zu 6 Module für Treiber auf dem OPEN-CNC-Shield 2 angeschlossen werden. Diese variieren je nach Anschlussart. Auch der Einsatz eines 8-Pin IDC Stecker ist für Bastler möglich.

DriverModule Pluggable - Steckbar

Dieses DriverModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x und für den Einsatz von externen Treibern gedacht.Technische Daten:Anschluss externer Treiber per 5-poligem SchraubsteckerLieferumfang:DriverModulezugehöriger SchraubsteckerWeiterführende Links:Dokumentation

2,80 €*

DriverModule Pololu - DRV8825 - A4988

Dieses DriverModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x und für den Einsatz von Aufstecktreibern gedacht.Dieses Modul ist kompatibel mit allen Pololu Treibern. Dazu gehören:DRV8825 (gibts auch hier im Shop)A4988Diverse TMC-Treiber, z.B. TMC2209Technische Daten:Mikrostepping mittels JumperAnschluss per 4-ploigem Pin Header oder 4-poligem SchraubsteckerJumper für 5V an A4988 Treibern oder FLT an DRV8825Lieferumfang:DriverModuleWeiterführende Links:DokumentationLüfterhalter

5,50 €*

DriverModule RJ45

Dieses DriverModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x und für den Einsatz von externen Treibern gedacht.Technische Daten: Anschluss mittels eines RJ45 PatchkabelsKompatibel zu Beamicon Pin-Belegung und deren Adapterplatinen für Treiber Lieferumfang:DriverModuleWeiterführende Links:Dokumentation

2,50 €*

PanelModules

Es kann genau ein PanelModule am OPEN-CNC-Shield 2 angeschlossen werden. Das PanelModule bildet die Schnittstelle zu externen Bedienelementen, wie etwa einem Handrad. Je nach ControllerModule können die Anschlussmöglichkeiten externer Bedienelemente variieren. Dafür unbedingt die Dokumentation der Controller beachten: ControllerModules.

Bei WinPC und Beamicon werden externe Handräder zum Beispiel direkt per USB/LAN an den Rechner angeschlossen und sind damit unabhängig vom OPEN-CNC-Shield 2. Ein PanelModule ist bei diesen Controllern also nicht nötig.

PanelModule RJ45 - Lan Kabel

Dieses PanelModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.Dieses Modul stellt eine RJ45(LAN) Schnittstelle für das Handrad zum OPEN-CNC-Shield 2 zur Verfügung. Die Verbindung wird aktuell hauptsächlich zum zur Stromversorgung des Handrads genutzt.Technische Daten:RJ45 AnschlussLieferumfang:PanelModuleWeiterführende Links:Dokumentation

6,95 €*

PanelModule Breakout

Dieses PanelModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.Dieses Modul bietet Schraubanschlüsse, um die verschiedenen externen Bedienelemente direkt anzuschließenLieferumfang:PanelModuleWeiterführende Links:Dokumentation

9,95 €*

PanelModule D-SUB25

Dieses PanelModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.Dieses Modul bietet einen SUB-D25 Anschluss für externe Bedienelemente.Lieferumfang:PanelModuleWeiterführende Links:Dokumentation

8,95 €*

Externe Bedienelemente

Hier gibts Zubehör für den Bau externer Bedienelemente. Achtung, wie zuvor geschrieben, ist der Einsatz externer Bedienelemente auch vom ControllerModule abhängig. Daher unbedingt die Dokumentation der Controller beachten: ControllerModules.

In Verbindung mit Estlcam oder dem ColdEnd32 gibts hier eine passende Übersicht Handrad Estlcam / ColdEnd32

ESP32 Panel Platine

Abbildung ähnlich. Je nach Version kann sich die Platine geringfügig unterscheiden. Die ESP32 Panel Platine ist für den Bau externer Bedienelemente gedacht. Der ESP32 auf der Platine kommuniziert dabei über WiFi mit dem OPEN-CNC-Shield 2. Der Funktionsumfang ist dabei auf die Verwendung mit dem Estlcam ControllerModule zugeschnitten. Wird ein anderer Controller genutzt, kann der Funktionsumfang stark eingeschränkt sein. Dazu bitte die Dokumentation der einzelnen ControllerModule beachten. Funktionen:WiFi kommunikation - 2,4GHz - ESPNOW ProtokollStromversorgung über RJ45 Eigene Signalleitung für den Encoder im RJ45 Kabel (das Encoder Signal wird nicht per WiFi übertragen. Hierfür ist eine Verbindung mit einem RJ45 Kabel zum PanelModule RJ45 notwendig) Stromversorgung durch Powerbank möglich Laden der Powerbank möglich (mit RJ45 Verbindung zum OPEN-CNC-Shield 2) Alle Eingänge können in der Software des ESP32 bequem im Webinterface umgemapped werden und auch für andere Funktionen genutzt werden Verschiedene, optionale Anschlussmöglichkeiten: 4Pin - 5V Encoder Joystick mit 3 Achsen und OK-Taster (zum Abnullen der Achsen) Motor Start/Stop Taster Programm Start/Stop Taster Feedrate Poti (Vorschubgeschwindigkeit) Rotation Speed Poti (Spindelgeschwindigkeit) Autosquare Taster Auswahl X, Y und Z (zur Auswahl der Achse für den Encoder) Wird von Estlcam v12 nicht mehr Unterstützt, die Eingänge können in der Software aber umgemapped und für andere Funktionen genutzt werden4 freie Buttons (kann zum Beispiel für die Stromlos-Funktion oder Speed1, Speed2 genutzt werden) Anschluss für I2C, typischerweise für ein DisplayLieferumfang:ESP32 Panel PlatineWeiterführende Links:DokumentationSoftware / FirmwareAnschluss Schema

19,95 €*

Details

Bedienelement Set 4

Mit dem Bedienelemente Set kann man sich eine Bedienung für Estlcam bzw. eine CNC-Fräse bauen. Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Mehr dazu in meinem BlogbeitragLieferumfang1x Encoder/Handrad1x 4-Axis Joystick 10K2x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x Taster 16mm- rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP672x Poti - 10k Ohm1x einrastender Schalter - 16mm - rostfreier Stahl - weiße LED - 5V(Stromlos oder Speed1/2) - IP671x Display 128x64 - OLED 1x An/Aus Wipp-SchalterWeiterführende LinksPassendes Gehäuse auf ThingiverseAnleitung für diese Handrad-Variante

Ab 57,95 €*

Details

ESP32 Panel Integrated Battery Platine

Die ESP32 Panel Integrated Battery Platine ist für den Bau externer Bedienelemente gedacht. Der ESP32 auf der Platine kommuniziert dabei über WiFi mit dem OPEN-CNC-Shield 2. Der Funktionsumfang ist dabei auf die Verwendung mit dem Estlcam ControllerModule zugeschnitten. Wird ein anderer Controller genutzt, kann der Funktionsumfang stark eingeschränkt sein. Dazu bitte die Dokumentation der einzelnen ControllerModule beachten. Funktionen:WiFi kommunikation - 2,4GHz - ESPNOW ProtokollStromversorgung über RJ45 oder USB-CEigene Signalleitung für den Encoder im RJ45 Kabel (das Encoder Signal wird nicht per WiFi übertragen. Hierfür ist eine Verbindung mit einem RJ45 Kabel zum PanelModule RJ45 notwendig) Stromversorgung durch 2 x 18650 Batterien möglichLadeelektronik mit Sicherheitsabschaltung für die 18650 BatterienLaden der Batterien durch RJ45-Verbindung zum OCS2 oder USB-CAlle Eingänge können in der Software des ESP32 bequem im Webinterface umgemapped werden und auch für andere Funktionen genutzt werden Verschiedene, optionale Anschlussmöglichkeiten: 4Pin - 5V Encoder Joystick mit 3 Achsen und OK-Taster (zum Abnullen der Achsen) Motor Start/Stop Taster Programm Start/Stop Taster Feedrate Poti (Vorschubgeschwindigkeit) Rotation Speed Poti (Spindelgeschwindigkeit) Autosquare Taster Auswahl X, Y und Z (zur Auswahl der Achse für den Encoder) Wird von Estlcam v12 nicht mehr Unterstützt, die Eingänge können in der Software aber umgemapped und für andere Funktionen genutzt werden4 freie Buttons (kann zum Beispiel für die Stromlos-Funktion oder Speed1, Speed2 genutzt werden) Anschluss für I2C, typischerweise für ein DisplayLieferumfang:ESP32 Panel Integrated Battery PlatineInbetriebnahme:Beispiele für die Verkabelung sind in der Dokumentation zu finden. Wenn neue Batterien eingesetzt werden, muss einmal kurz Strom per USB-C angesteckt werden. Erst danach funktioniert der normale Betrieb.Weiterführende Links:DokumentationSoftware / FirmwareAnschluss Schema

24,95 €*

Zubehör

Hier gibts generelles Zubehör.
Auf dem OPEN-CNC-Shield 2 Mainboard kann 1 x ESP32 für Sonderfunktionen verbaut werden.
Die ESP32 Platine benötigt ebenfalls 1x ESP32

Der Ardunio Mega wird für das Estlcam ControllerModule oder das GRBL Mega ControllerModule benötigt

ESP32 Devkit DOIT V1

ESP32 Devkit DOIT V1USB-C oder Micro-USB Anschluss (je nach Vorrat)Links:Blogbeitrag Firmwares für meine ProdukteESP32 Panel Flash toolOPEN-CNC-Shield 2 ESP32 Flash tool

11,95 €*

Details

Arduino Mega 2560 R3

Mikrocontroller zur Steuerung. Kann auf vielfältige Weise eingesetzt werden.Wird als Zubehör für folgende Produkte benötigt:1x für die Tillboard Extension1x für ControllerModule EstlcamEigenschaften:Mikrocontroller: ATmega2560ATmega16U2100% Arduino KompatibelBetriebsspannung: 5VEingangsspannung (empfohlen): 6-12VEingangsspannung (Grenzwert): 12VDigital I / O-Pins: 54 (von denen 15 PWM-Ausgabe bieten)Analog-Eingangspins: 16DC Strom für 5V Pin: 200 mADC Strom für 3,3 V Pin: 80 mAFlash-Speicher: 256 KB, davon 8 KB, die vom Bootloader verwendet werdenSRAM: 8 KBEEPROM: 4 KBTaktgeschwindigkeit: 16 MHzLED_BUILTIN: 13L x B x H: 150 mm x 54 mm x 16 mmLieferumfang:Arduino Mega 2560 R3

24,95 €*
