Produktnummer: SW10044

Produktinformationen "ControllerModule - Dual Adapter"

Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x um bietet die Möglichkeit zwischen zwei verschiedenen ControllerModulen umzuschalten.

Dieser Adapter wird auf den Steckplatz für Controllermodule auf dem OCS2 aufgesetzt und bietet Platz für zwei zusätzliche Module. Dadurch ist es möglich, zwei unterschiedliche Controllermodule auf einem OCS2 zu betreiben. Über einen Schalter am Dual-Adapter lässt sich komfortabel zwischen den beiden Modulen wechseln. Es ist jedoch zu beachten, dass die Maschine zu jedem Zeitpunkt nur durch ein Modul gesteuert werden kann. Ein praxisrelevantes Beispiel wäre der Einsatz des Controllermoduls FluidNC für Laseranwendungen, während das Controllermodul Estlcam für sämtliche Fräsoperationen genutzt wird.

Überblick
  • Nutzung zweier ControllerModule ohne umstecken
  • Wechsel, welches Modul aktiv ist, mit einem Schalter
  • Folgende Signale werden umgeschaltet/getrennt:
  • STEP und DIR für alle 6 Achsen
  • Spindel on/off
  • Spindel PWM
  • Alle 8 Ausgänge
  • Folgende Signale liegen an beiden ControllerModules an(generell alle Eingangssignale):
  • Eingang 1-16
  • Encoder A/B
  • Motor Start (Bedienteil)
  • Programm Start (Bedienteil)
  • OK-Taste (Bedienteil)
  • Feedrate (Bedienteil)
  • Rotation Speed (Bedienteil)
  • Joystick X/Y/Z (Bedienteil)
  • Auswahl X/Y/Z (Bedienteil)
  • Speed 1/2 (Bedienteil)
  • ENA/Enable der Motortreiber
  • ALARM_ALL der Motortreiber
  • I2C vom ESP32

Kompatibilität:
Es sind nicht alle Kombinationen von Controller inkl. verschiedener Konfigurationen durchgetestet. Bitte die Hinweise in der Dokumentation zum Thema Kompatibilität beachten!

Lieferumfang:
  • ControllerModule Dual Adapter
  • 6 x M3 Schraube
  • 6 x M3 Mutter
  • 4 x Abstandsbolzen
  • 2 x 3D Druck Halter

Was noch zum Betrieb benötigt wird:
  • ein weiteres ControllerModule zur Steuerung der CNC

Weiterführende Links

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Produktgalerie überspringen
slide 1 to 2
Tipp
OPEN-CNC-Shield 2 Mainboard Mini
OPEN-CNC-Shield 2 Mainboard Mini

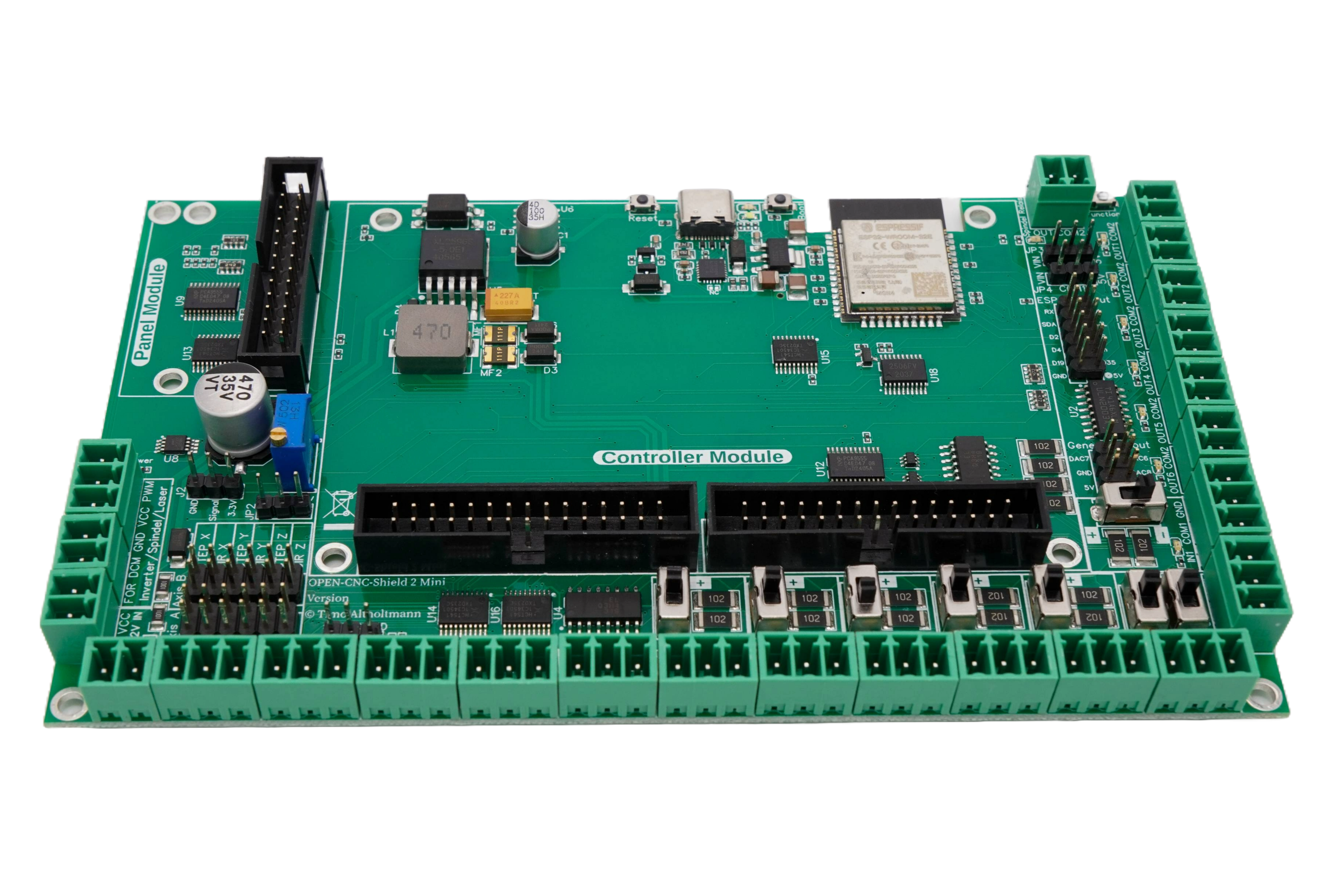

Willkommen beim OPEN-CNC-Shield 2 Mainboard Mini. Das OPEN-CNC-Shield 2 Mini ist die kompakte und kosteneffiziente Weiterentwicklung des erfolgreichen OPEN-CNC-Shield 2. Trotz seiner geringeren Größe bietet es umfassende Funktionen und ist vollständig kompatibel mit allen Controller- und Panelmodulen des großen Bruders. Dank fest verbautem ESP32 und identischer Firmware bleiben die erweiterten Funktionen erhalten. Das Shield eignet sich ideal für den Hobby- und semiprofessionellen Einsatz.Es sind Anschlüsse für folgende Module vorhanden: 1 x Controller Module (z.B. für Arduino Mega - Estlcam)1 x Panel Module zum Anschließen eines externen BedienpanelsTechnische Daten:Spannungsversorgung Platine: 12-32V (empfohlen 24V) - 1AMaximale Anzahl Achsen: 5 (Kann je nach Controller abweichen)Achsen können verbunden werden. Beispiel MPCNC - 2 x X-Achse und 2 x Y-AchseAlle Step und Dir Signale sind gebuffert und können bis zu 25mA bereitstellenSpindelanschluss 0-10V, 0-5V oder PWM für z.B. LaserSpindel An/Aus Anschluss für ein externes RelaisAnzahl Eingänge: 8 (Kann je nach In-/Out Module variieren)Anzahl Ausgänge: 6 (Kann je nach In-/Out Module variieren)Schnittstelle für externe Bedienelemente - Joystick, Vorschub, Start/Stop usw. (Kann je nach Controller variieren)Integrierter ESP32 mit aktuellster Firmware mit mehreren FunktionenAutosquaringAuslesen des Onboard Temperatur SensorsAuslesen eines externen Temperatur SensorsFunk BedienpanelBedienpanel über serielle KommunikationLieferumfang:Hauptplatine(Mainboard)Abstandsbolzen und Schrauben zur MontageJumpersteckerWeiterführende Links:DokumentationSoftware Web Installer

76,00 €*
Tipp
OPEN-CNC-Shield 2 Mainboard
OPEN-CNC-Shield 2 Mainboard
Willkommen beim OPEN-CNC-Shield 2 Mainboard! Dieses modulare Basismodul ist die perfekte Grundlage für Ihre CNC-Maschine. Neben dem Anschluss eines Controller-Moduls für Arduino Mega, Estlcam und anderen, bietet das Mainboard zwei In-/Out-Module mit insgesamt 16 Eingängen und 8 Ausgängen. Darüber hinaus können Sie sechs Driver-Module anschließen, um Aufstecktreiber oder externe Treiber zu verwenden. Mit dem PanelModule können Sie ein externes Bedienfeld an die Maschine anschließen. Der ESP32 Devkit Doit v1 ermöglicht die drahtlose Kommunikation. Mit dem OPEN-CNC-Shield 2 Mainboard haben Sie die optimale Grundlage, um Ihre CNC-Maschine aufzubauen!Es sind Anschlüsse für folgende Module vorhanden: 1 x Controller Module (z.B. für Arduino Mega - Estlcam) 2 x In-/Out-Module. Pro Modul sind dabei 8 Eingänge und 4 Ausgänge vorgesehen. 6 x Driver Module zum Anschluss von Aufstecktreibern oder externen Treibern1 x Panel Module zum Anschließen eines externen Bedienpanels1 x ESP32 Devkit Doit v1 für Autosquaring usw.Technische Daten:Spannungsversorgung Platine: 12-24V (empfohlen 24V) - 3ASpannugsversrogung für Aufstecktreiber kann abweichen und richtet sich generell nach den Treibern. Es kann auch die Spannugsversorgung der Platine genutzt werden. Dann wird aber entsprechend mehr Leistung benötigt. Dafür ins Datenblatt der Aufstecktreiber schauen.Maximale Anzahl Achsen: 6 (Kann je nach Controller abweichen)Achsen können verbunden werden. Beispiel MPCNC - 2 x X-Achse und 2 x Y-AchseAlle Step und Dir Signale sind gebuffert und können bis zu 25mA bereitstellenSpindelanschluss 0-10V, 0-5V oder PWM für z.B. LaserSpindel An/Aus Anschluss für ein externes RelaisAnzahl Eingänge: 16 (Kann je nach In-/Out Module variieren)Anzahl Ausgänge: 8 (Kann je nach In-/Out Module variieren)Schnittstelle für externe Bedienelemente - Joystick, Vorschub, Start/Stop usw. (Kann je nach Controller variieren)Lüfteranschluss 12VSchnittstelle für einen ESP32 für weitere Funktionen:AutosquaringAuslesen des Onboard Temperatur SensorsAuslesen eines externen Temperatur SensorsFunk BedienpanelBedienpanel über serielle KommunikationLieferumfang:Hauptplatine(Mainboard)Abstandsbolzen und Schrauben zur MontageJumpersteckerWeiterführende Links:Dokumentation

59,95 €*
Produktgalerie überspringen
slide 10 to 14
ControllerModule - Arduino Mega Estlcam
ControllerModule - Arduino Mega Estlcam

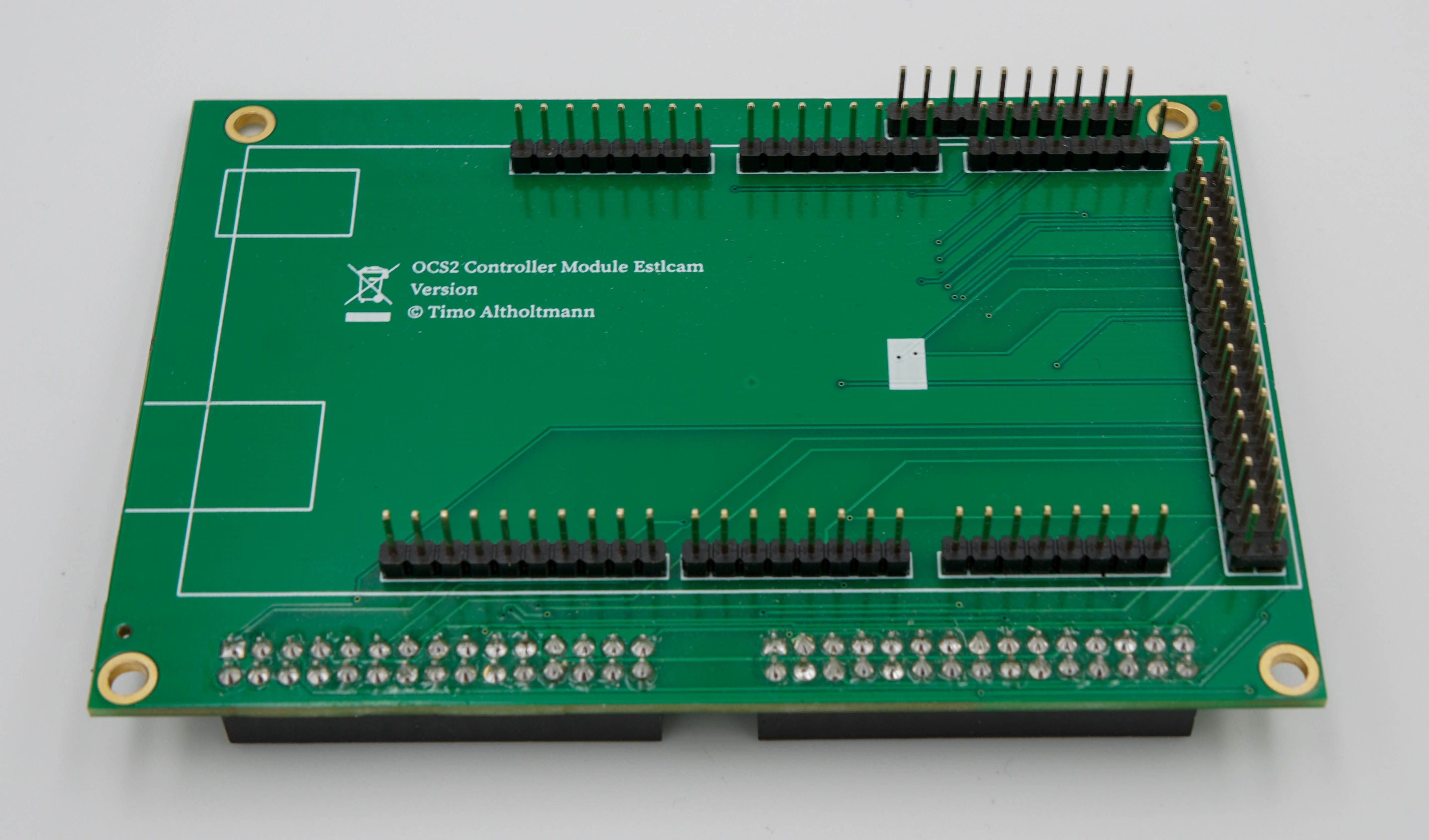

Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit der Steuerungssoftware Estlcam. Es ist aber auch möglich, GRBL mit angepasstem Pinout auf den Arduino Mega zu flashen. Dann kann beispielsweise die Software LaserGRBL genutzt werden.Technische Daten:16 Eingänge8 Ausgänge3-Achsen (auf dem Mainboard können Achsen gleich geschaltet werden. Also zum Beispiel 2-mal die x-Achse)Spindel An/AusSpindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM)Unterstützung folgender externer Bedienelemente:Handrad / EncoderMotor Start TasterProgramm Start TasterOK - Taster (zum Abnullen der Achsen)Feedrate Poti (Geschwindigkeit der Maschine)Rotation Speed Poti (Geschwindigkeit der Maschine)Joystick zum einfachen VerfahrenAuswahl Taster für die einzelnen Achsen (wird im Zusammenhang mit dem Handrad verwendet) Wird von Estlcam v12 nicht mehr unterstützt2 verschiedene Geschwindigkeits Einstellungen (Speed 1 und Speed 2 - in Estlcam definierbar) Wird von Estlcam v12 nicht mehr unterstütztPinout für die restlichen Estlcam Funktionen:Speed 3 - 6 Wird von Estlcam v12 nicht mehr unterstütztMotor Stop und Programm Stop (sind unnötig, da man zum stoppen auch den Start Knopf nochmals betätigen kann)LED X, Y und Z für die Anzeige welche Achse gerade ausgewählt istLieferumfang:ControllerModuleWas noch zum Betrieb benötigt wirdArduino Mega 2560OCS2 Mainboard Platine Weiterführende LinksDokumentationVideoanleitung

14,95 €*
ControllerModule - Beamicon
ControllerModule - Beamicon

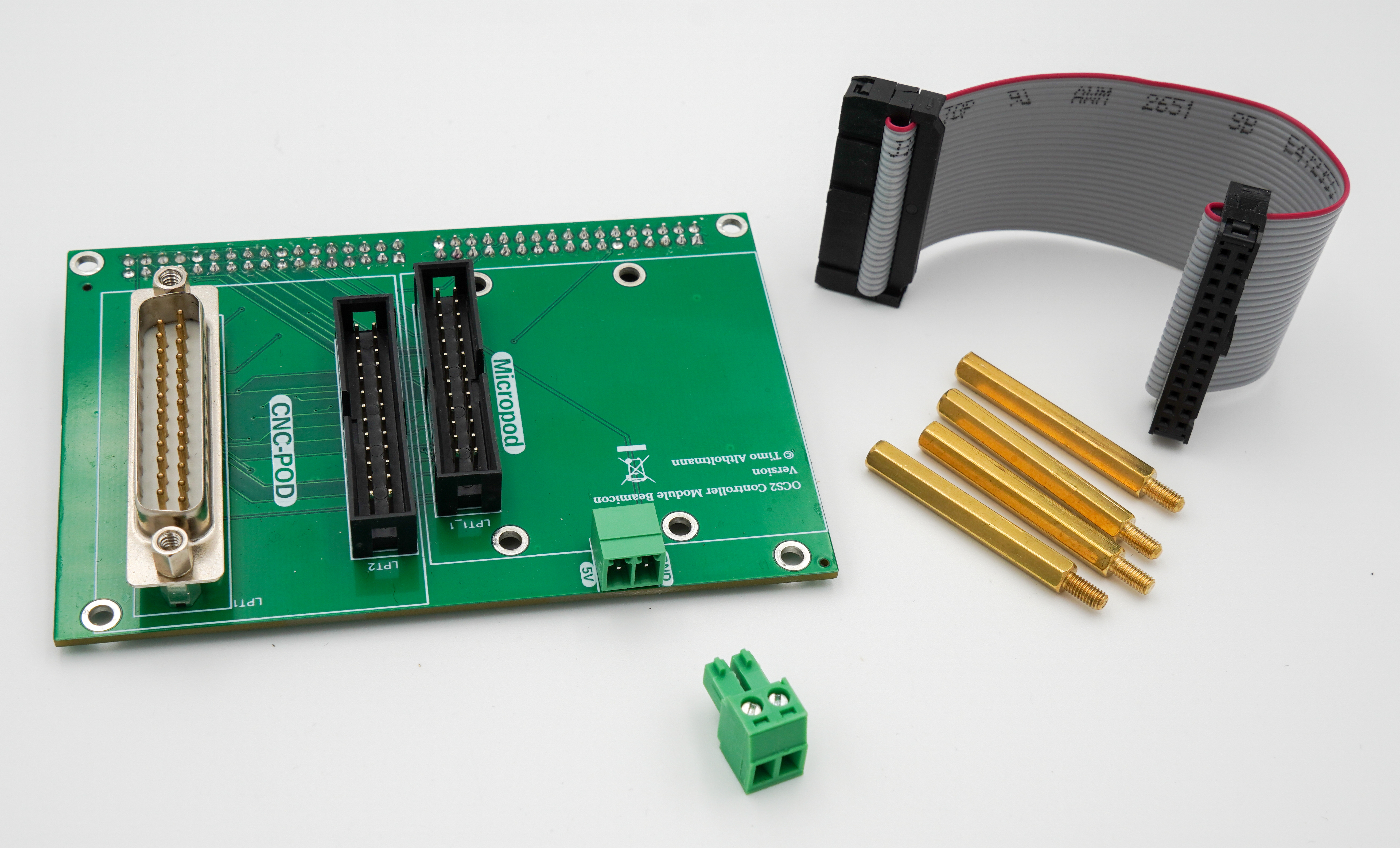

Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für die Verwendung von Beamicon Boards gedacht. Es wird die Micropod Platine und die CncPod2 Platine von Beamicon unterstützt. Da sich der Funktionsumfang der beiden Platinen stark unterscheidet, wird im folgenden zwischen den beiden Platinen differenziert. Technische Daten CncPod2bis zu 6-Achsen9 Eingänge8 AusgängeVerbindung mit dem PC über RJ45 - LANBeamicon unterstützt externe Handräder generell per USB-/RJ45-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-Shield 2Spindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schaltes eines Relais / FrequenzumrichtersTechnische Daten Micropod:bis zu 4-Achsen6 Eingänge2 AusgängeVerbindung mit dem PC über RJ45 - LANBeamicon unterstützt externe Handräder generell per USB-/RJ45-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-ShieldSpindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schaltes eines Relais / FrequenzumrichtersLieferumfang:ControllerModule2-Pin Schraubstecker4 x Abstandsbolzen 10 cm 2x25Pin IDC KabelWas noch zum Betrieb benötigt wird:Beamicon CncPod2 oder  MicropodOCS2 Mainboard Platine Weiterführende LinksDokumentationVideoanleitung

12,95 €*
ControllerModule - Estlcam Klemmenadapter XL
ControllerModule - Estlcam Klemmenadapter XL

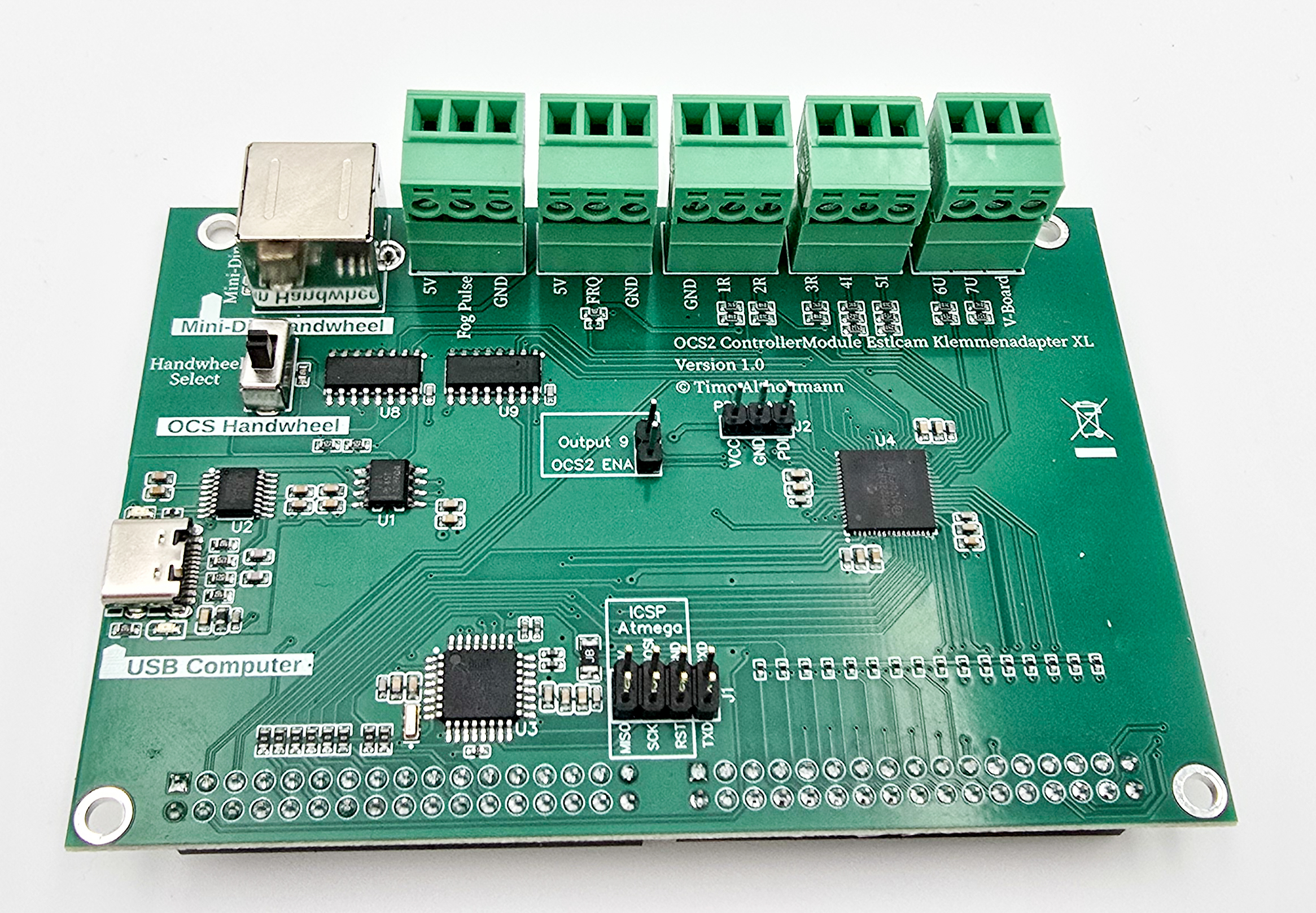

Dieser Controller ist speziell für die Verwendung mit der SoftwareEstlcamkonzipiert, die von Christian Knüll entwickelt wurde und die Anforderungen im Hobby- und semiprofessionellen Bereich optimal erfüllt. Das Controller-Modul nutzt die neueste Estlcam-Hardware und bietet die erweiterten Funktionen des Klemmenadapters XL. Technische Daten: nur mit Estlcam Version 12.100 oder höher kompatibel. Für ältere Estlcam Versionen kann dasControllerModule Estlcam mit Arduino Megagenutzt werden. 3-Achsen (eine Achse kann mit zwei individuellen Motoren zum Ausrichten einer Portalfräse über Estlcam genutzt werden) Für Motoren/Treiber/Endstufen mit 5V Takt und Richtungssignal 16 Eingänge 8 Ausgänge 7 analoge Eingänge z.B. für Temperatursensoren, Druckmesser etc. Impulsmessung z.B. für Durchflusssensoren... Nutzung von originalen Estlcam Mini-Din Handrad oder OCS2 Handrad Verbindung mit dem PC über galvanisch getrenntem USB-C-Anschluss Schutz des Computers vor Kurzschlüssen erhöhter Stabilität und Entstörung der Verbindung Spindel An/Aus Spindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM) Optional: Enable der Treiber über einen Ausgang in Estlcam schaltbar Unterstützung folgender externer Bedienelemente: Handrad / Encoder Motor Start Taster Programm Start Taster OK - Taster (zum Abnullen der Achsen) Feedrate Poti (Geschwindigkeit der Maschine) Rotation Speed Poti (Geschwindigkeit der Maschine) Joystick zum einfachen Verfahren Zusätzliche Funktionen direkt auf dem ControllerModule 7 analoge Eingänge 3 x Widerstandsmessung (Beschriftung 1R, 2R, 3R) 2 x 0-20mA Strommessung (Beschriftung 4I, 5I) 2 x 0-10V Spannungsmessung (Beschriftung 6U, 7U) Anschluss des originalen Estlcam Handrads über eine Mini-Din Buchse 5V Step Signal für einen Stepper Treiber Dieser Ausgang erzeugt präzise getaktete Impulse. Z.B. für Nebelkühlung mit Injektorventilen oder zentrale Schmierstoffdosierung mit Magnetpumpen. Frequenz-/Impulszähleingang (5V TTL) z.B. zur Überwachung des Spindelkühlmittelflusses mit einem Turbinen-Durchflussmesser. Lieferumfang: ControllerModule mit allen Bootladern und Firmwares vorinstalliert Was noch zum Betrieb benötigt wirdOCS2 Mainboard oder OCS2 Mainboard Mini Weiterführende Links Dokumentation Konfigurationbeispiel an einer MPCNC

39,95 €*
ControllerModule - FluidNC
ControllerModule - FluidNC

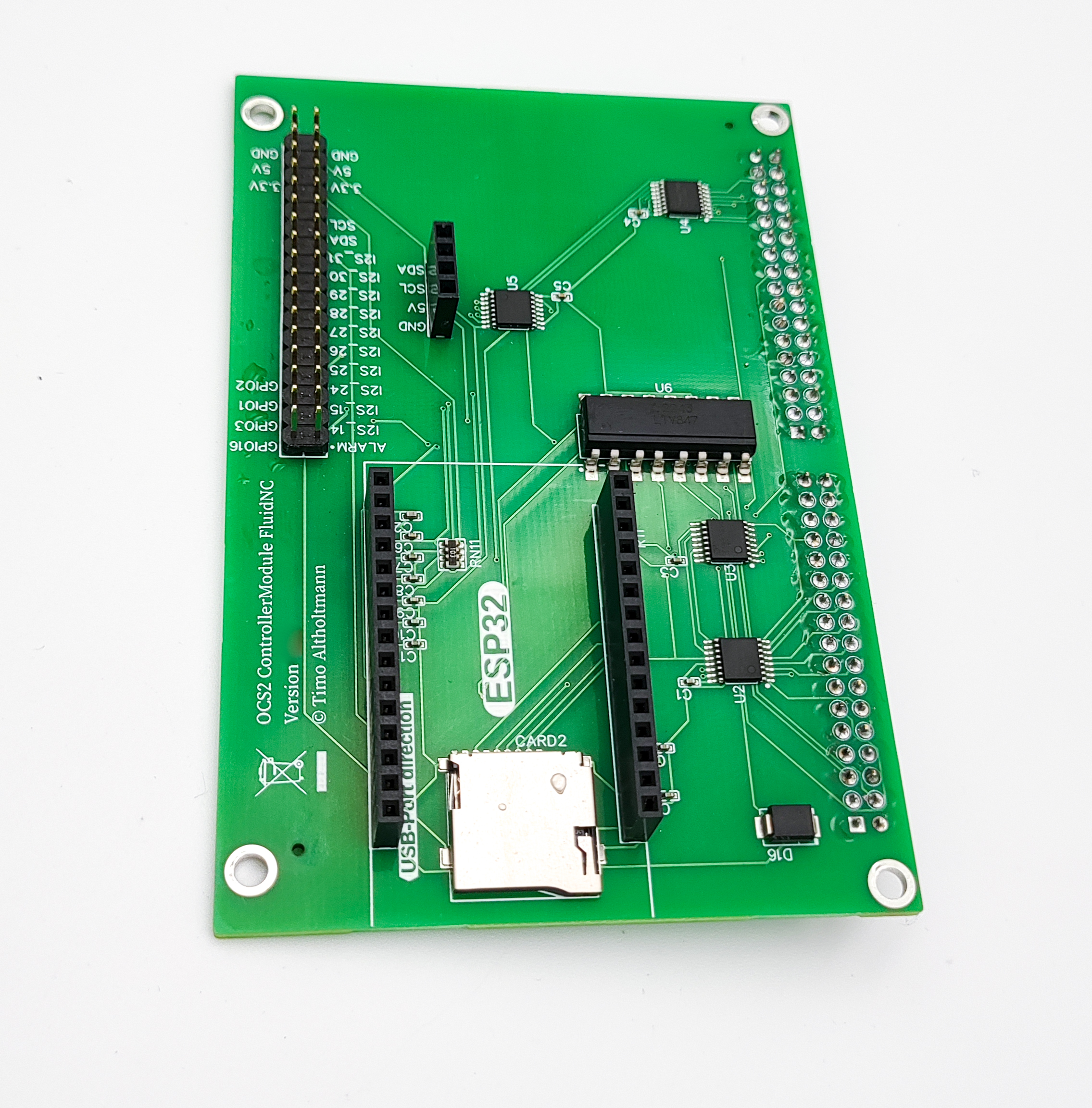

Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit FluidNC.FluidNC ist eine CNC-Firmware, die für den ESP32-Controller optimiert ist. Sie ist die nächste Generation der Firmware von den Schöpfern von Grbl_ESP32. Sie beinhaltet eine webbasierte Benutzeroberfläche und die Flexibilität, eine Vielzahl von Maschinentypen zu bedienen. Dies beinhaltet die Fähigkeit, Maschinen mit mehreren Werkzeugtypen zu steuern, wie beispielsweise Laser+Spindel.Technische Daten:6 Achsen8 Eingänge8 AusgängeVerbindung mit dem PC über USB oder per WebinterfaceSpindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schalten eines Relais / FrequenzumrichtersMicro SD KartenslotAnschluss für OLED DisplayLieferumfang:ControllerModule FluidNCWas noch zum Betrieb benötigt wird:ESP32 Devkit V1 OCS2 Mainboard Platine Weiterführende LinksDokumentationYouTube Video Anleitung

19,95 €*
ControllerModule - GRBL - Arduino Mega
ControllerModule - GRBL - Arduino Mega
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit GRBL. Technische Daten:5 Eingänge3 Ausgänge3-Achsen (auf dem Mainboard können Achsen gleich geschaltet werden. Also zum Beispiel 2-mal die x-Achse)Spindel An/AusSpindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM)Unterstützung folgender externer Bedienelemente:Motor Start Taster (GRBL "feed hold" - zweckentfremdet)Programm Start Taster  (GRBL "cycle start")OK - Taster (GRBL "reset" - zweckentfremdet)Pinout für die freien Arduino Mega PinsLieferumfang:ControllerModuleWas noch zum Betrieb benötigt wird:Arduino Mega 2560OCS2 Mainboard Platine Weiterführende LinksDokumentation

11,95 €*
ControllerModule - GRBL - Arduino Uno
ControllerModule - GRBL - Arduino Uno

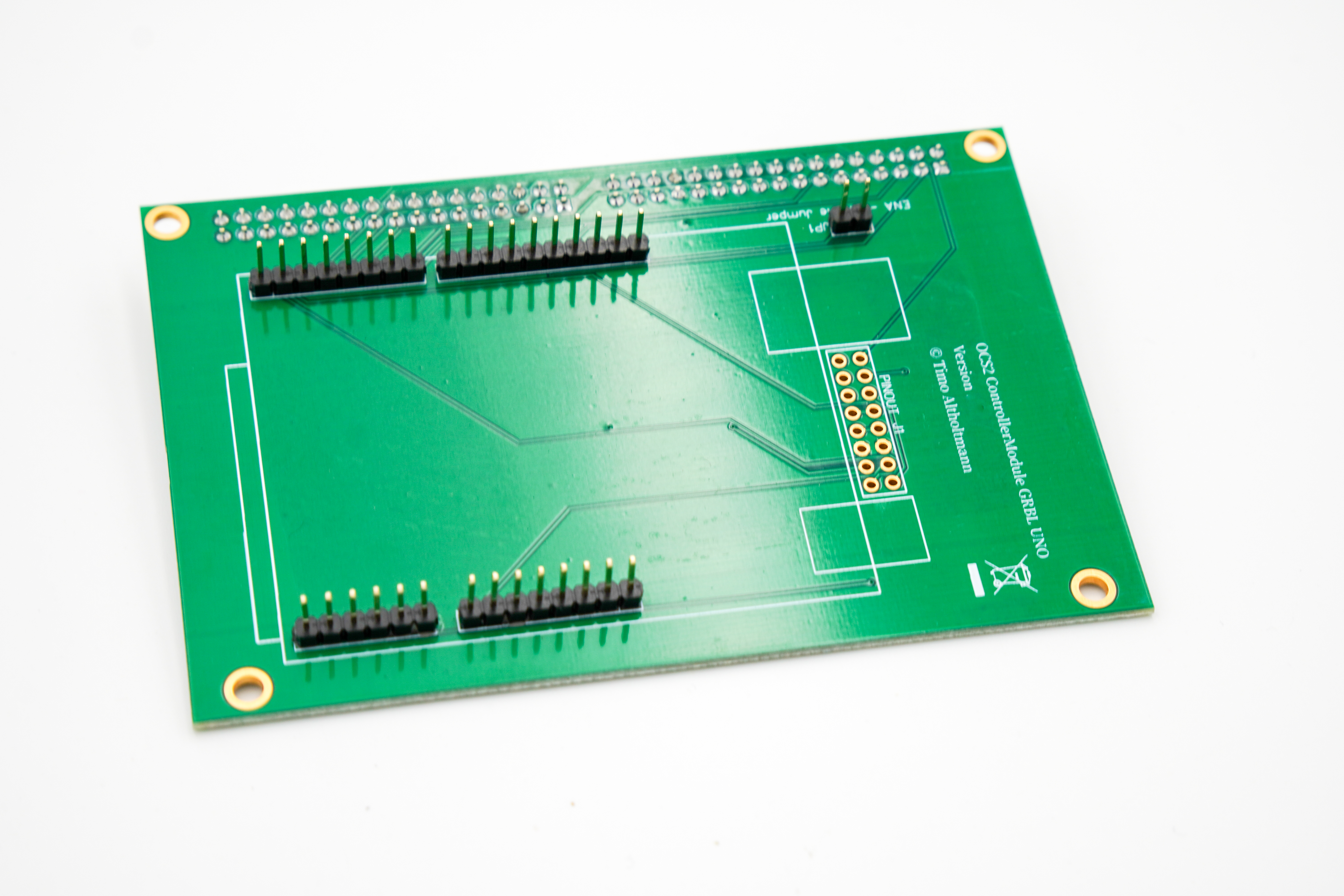

Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit GRBL. Technische Daten:5 Eingänge3 Ausgänge3-Achsen (auf dem Mainboard können Achsen gleich geschaltet werden. Also zum Beispiel 2-mal die x-Achse)Spindel An/AusSpindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM)Unterstützung folgender externer Bedienelemente:Motor Start Taster (GRBL "feed hold" - zweckentfremdet)Programm Start Taster  (GRBL "cycle start")OK - Taster (GRBL "reset" - zweckentfremdet)Pinout für die freien Arduino Uno PinsLieferumfang:ControllerModuleWas noch zum Betrieb benötigt wird:OCS2 Mainboard Platineein Arduino Uno Weiterführende LinksDokumentation

10,95 €*
ControllerModule - WinPC NC USB
ControllerModule - WinPC NC USB

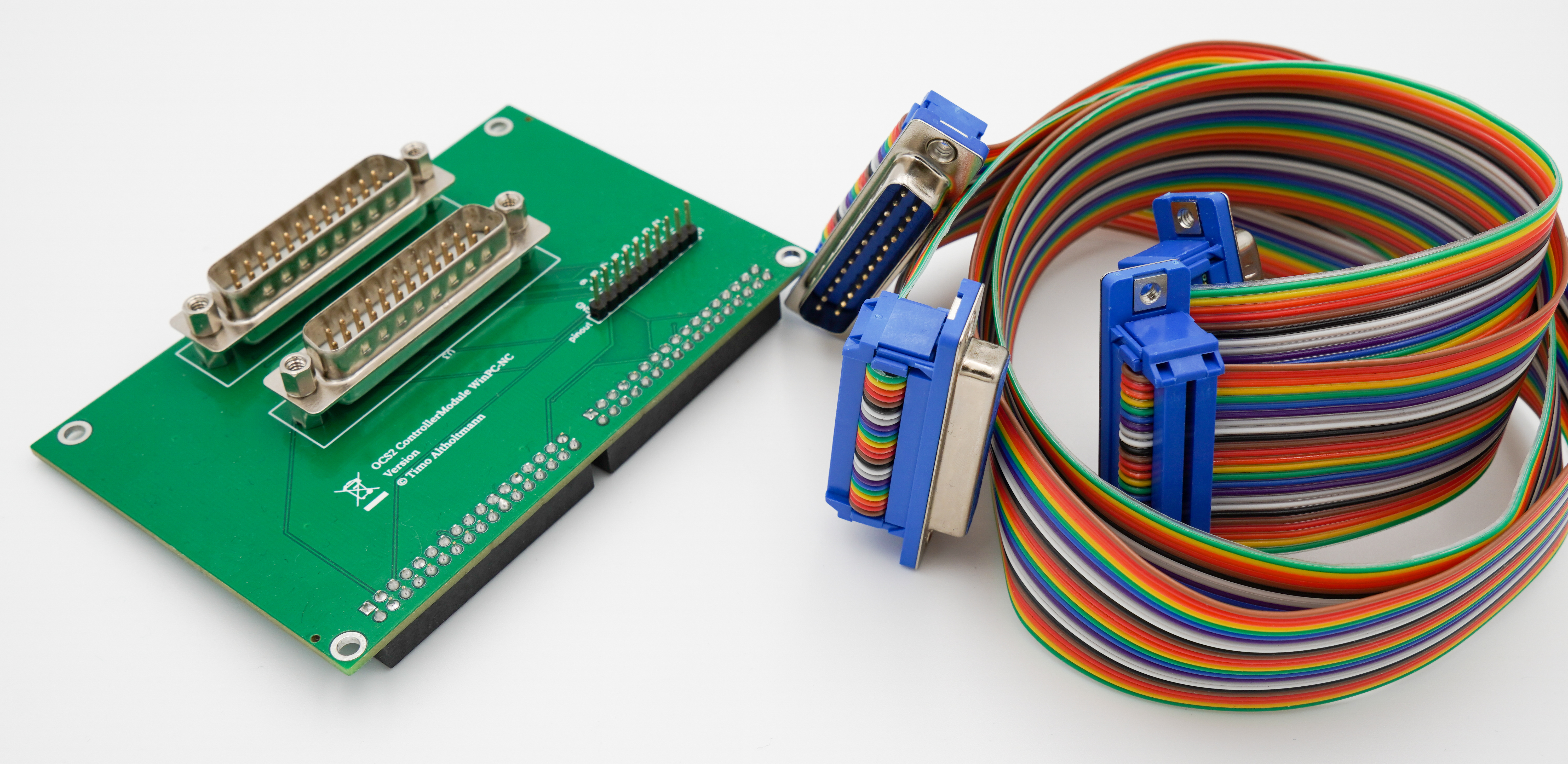

Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit WinPC NC. Technische Daten:4 Achsen10 Eingänge5 AusgängeVerbindung mit dem PC über USBWinPC unterstützt externe Handräder generell per USB-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-Shield 2Spindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schalten eines Relais / FrequenzumrichtersLieferumfang:ControllerModule2 x 30 cm D-SUB25 Verbindungskabel zur WinPC NC USB SteuerungWas noch zum Betrieb benötigt wird:WinPC NC USB SteuerungOCS2 Mainboard Platine Weiterführende LinksDokumentation
