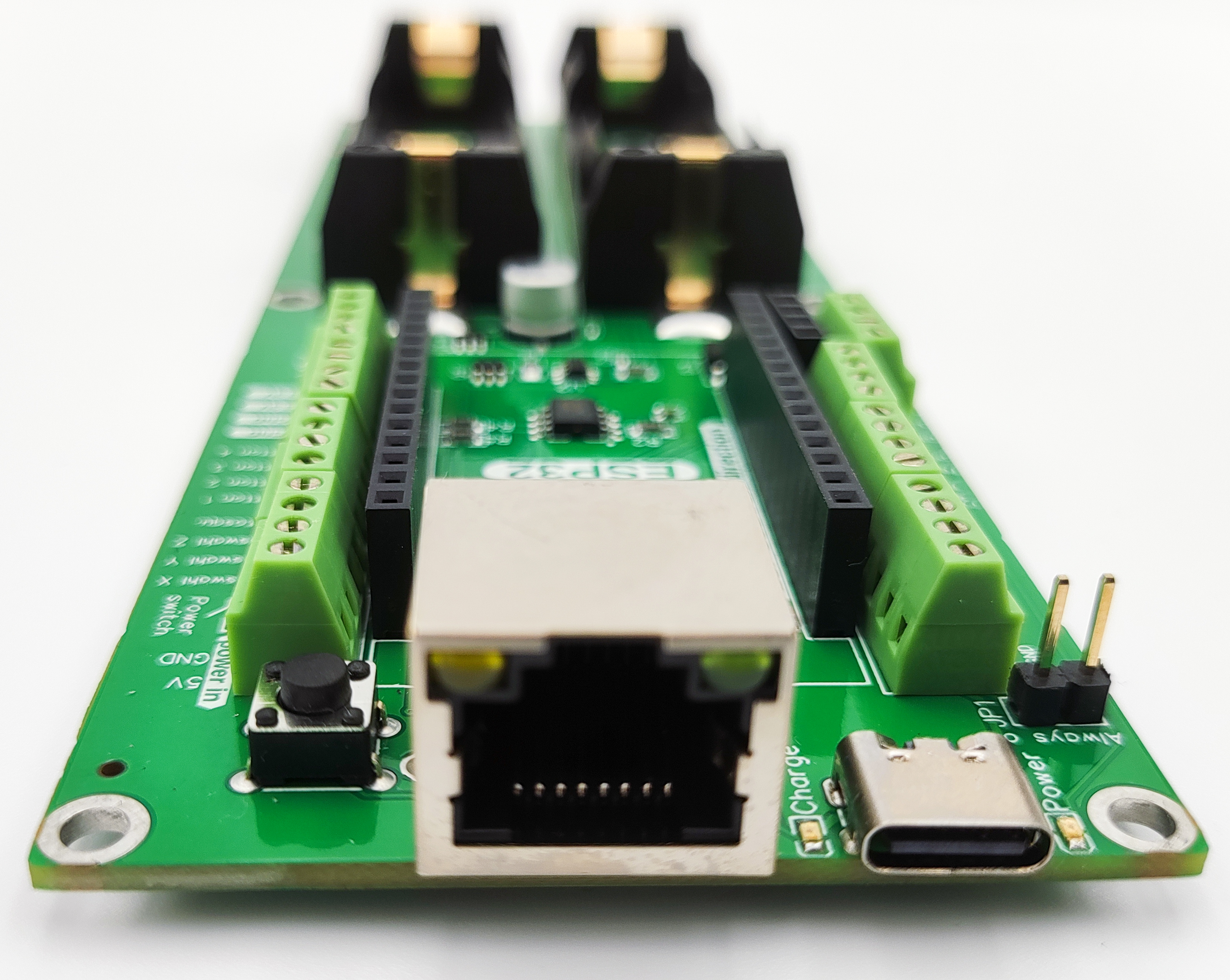

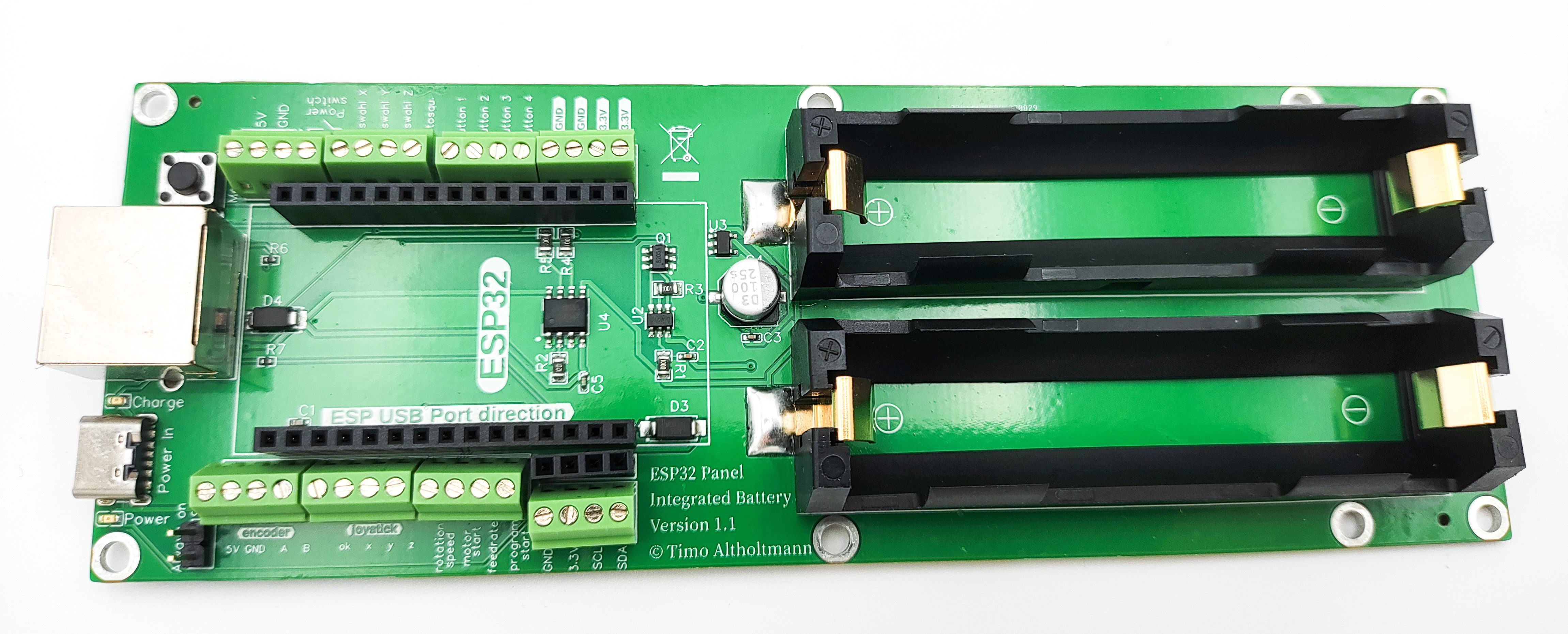

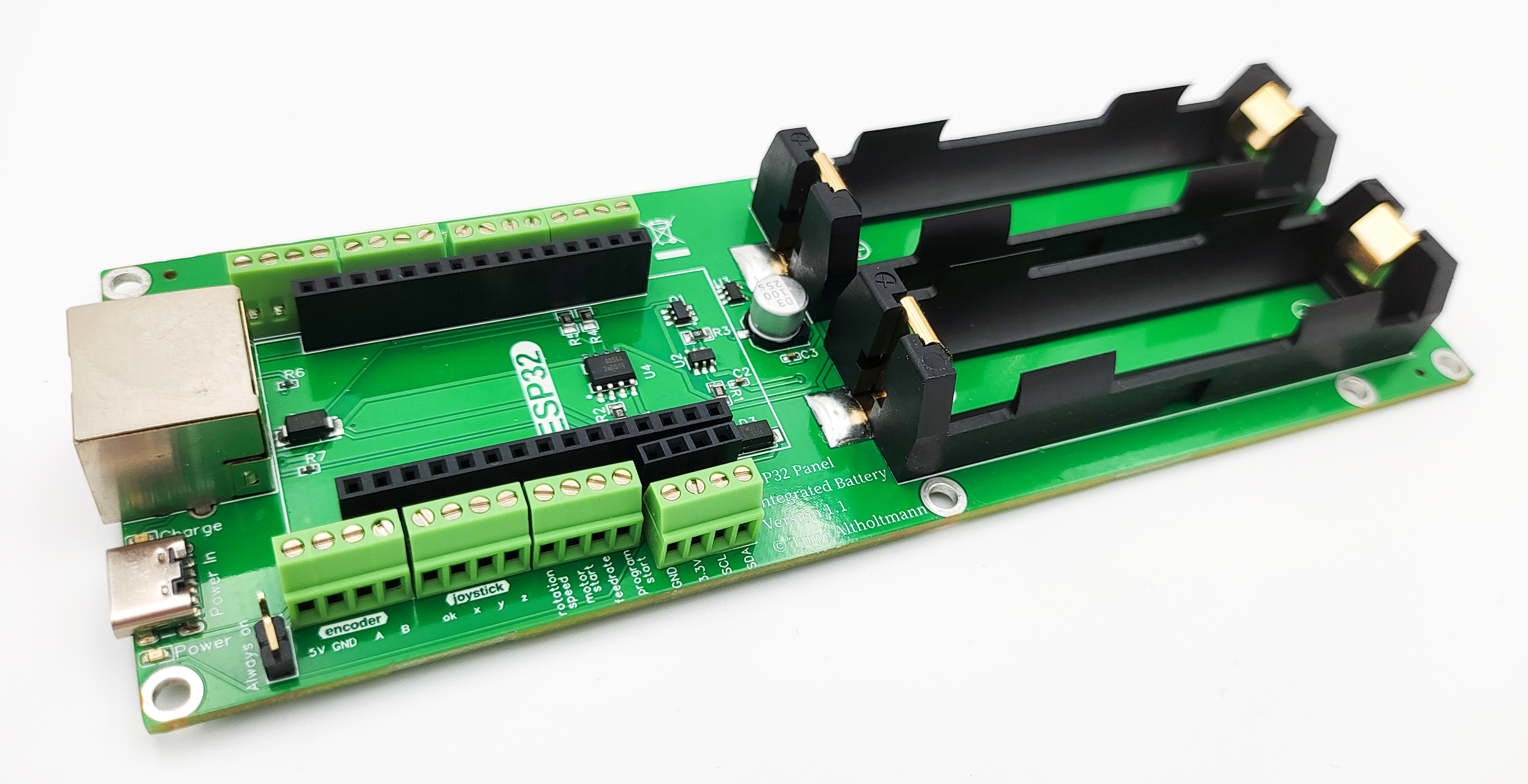

ESP32 Panel Integrated Battery Platine
24,95 €
Sofort verfügbar, Lieferzeit: 2-5 Tage
Produktinformationen "ESP32 Panel Integrated Battery Platine"
- WiFi kommunikation - 2,4GHz - ESPNOW Protokoll
- Stromversorgung über RJ45 oder USB-C
- Eigene Signalleitung für den Encoder im RJ45 Kabel (das Encoder Signal wird nicht per WiFi übertragen. Hierfür ist eine Verbindung mit einem RJ45 Kabel zum PanelModule RJ45 notwendig)
- Stromversorgung durch 2 x 18650 Batterien möglich
- Ladeelektronik mit Sicherheitsabschaltung für die 18650 Batterien
- Laden der Batterien durch RJ45-Verbindung zum OCS2 oder USB-C
- Alle Eingänge können in der Software des ESP32 bequem im Webinterface umgemapped werden und auch für andere Funktionen genutzt werden
-
Verschiedene, optionale Anschlussmöglichkeiten:
- 4Pin - 5V Encoder
- Joystick mit 3 Achsen und OK-Taster (zum Abnullen der Achsen)
- Motor Start/Stop Taster
- Programm Start/Stop Taster
- Feedrate Poti (Vorschubgeschwindigkeit)
- Rotation Speed Poti (Spindelgeschwindigkeit)
- Autosquare Taster
- Auswahl X, Y und Z (zur Auswahl der Achse für den Encoder) Wird von Estlcam v12 nicht mehr Unterstützt, die Eingänge können in der Software aber umgemapped und für andere Funktionen genutzt werden
- 4 freie Buttons (kann zum Beispiel für die Stromlos-Funktion oder Speed1, Speed2 genutzt werden)
- Anschluss für I2C, typischerweise für ein Display
- ESP32 Panel Integrated Battery Platine
Inbetriebnahme:
Beispiele für die Verkabelung sind in der Dokumentation zu finden.
Wenn neue Batterien eingesetzt werden, muss einmal kurz Strom per USB-C angesteckt werden. Erst danach funktioniert der normale Betrieb.
Anmelden
Passend dazu
Dieses PanelModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.Dieses Modul stellt eine RJ45(LAN) Schnittstelle für das Handrad zum OPEN-CNC-Shield 2 zur Verfügung. Die Verbindung wird aktuell hauptsächlich zum zur Stromversorgung des Handrads genutzt.Technische Daten:RJ45 AnschlussLieferumfang:PanelModuleWeiterführende Links:Dokumentation

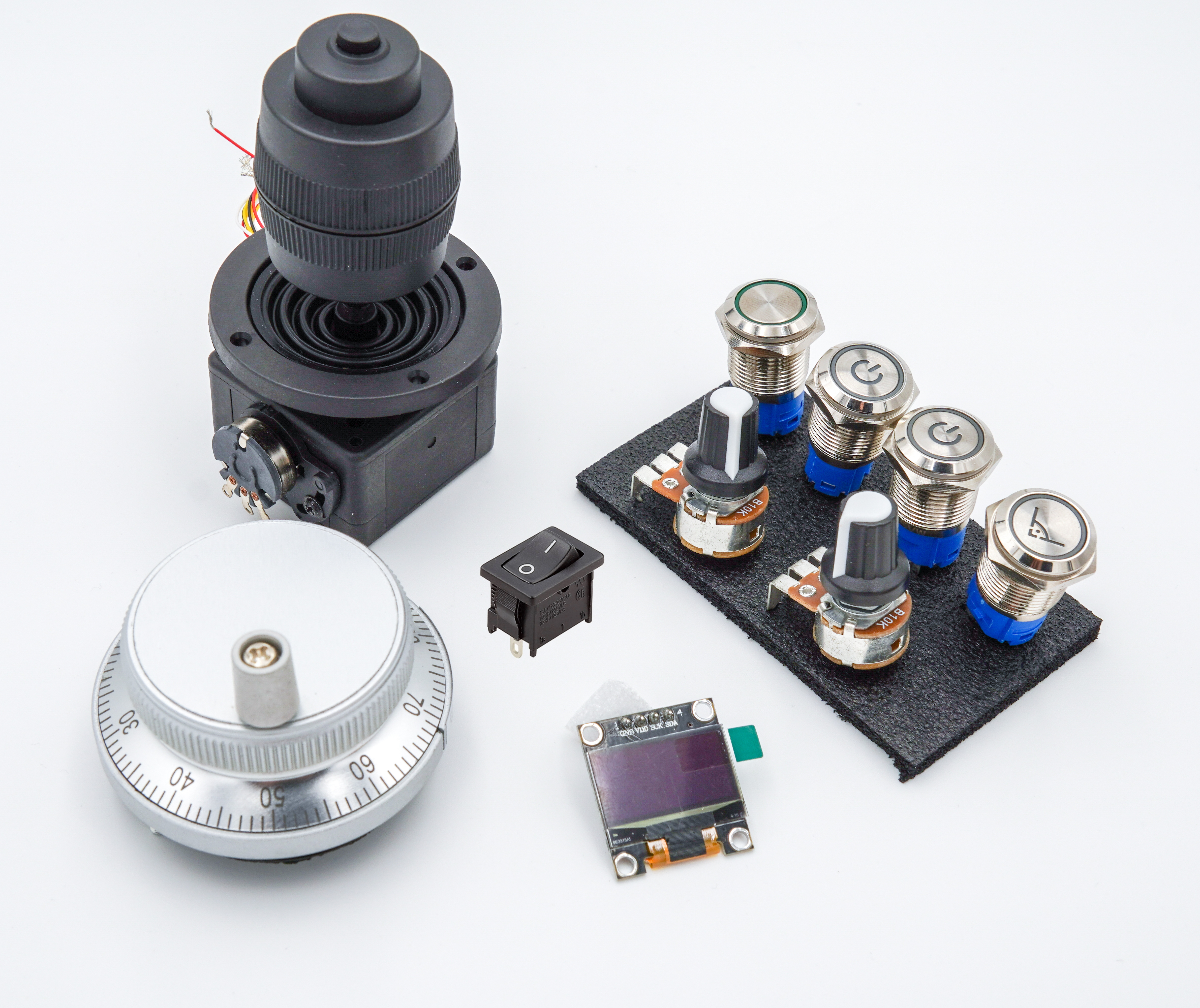

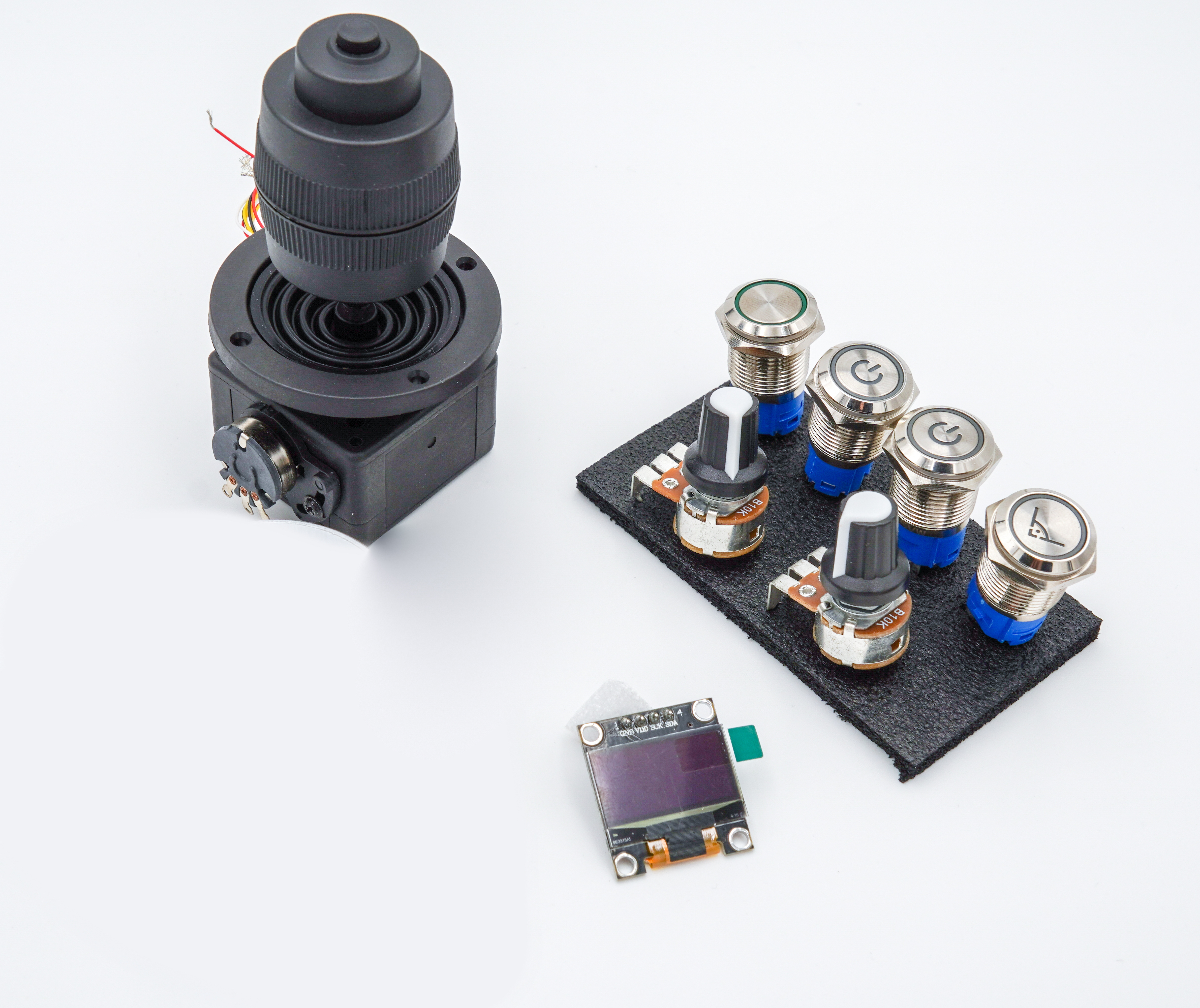

Mit dem Bedienelemente Set kann man sich eine Bedienung für Estlcam bzw. eine CNC-Fräse bauen. Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Mehr dazu in meinem BlogbeitragLieferumfang1x 4-Axis Joystick 10K2x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x Taster 16mm- rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP672x Poti - 10k Ohm1x einrastender Schalter - 16mm - rostfreier Stahl - weiße LED - 5V(Stromlos oder Speed1/2) - IP671x Display 128x64 - OLED 1x An/Aus Wipp-SchalterWeiterführende LinksPassendes Gehäuse auf ThingiverseAnleitung für diese Handrad-Variante
