ControllerModule - Beamicon
Produktnummer:
SW10034
Produktinformationen "ControllerModule - Beamicon"

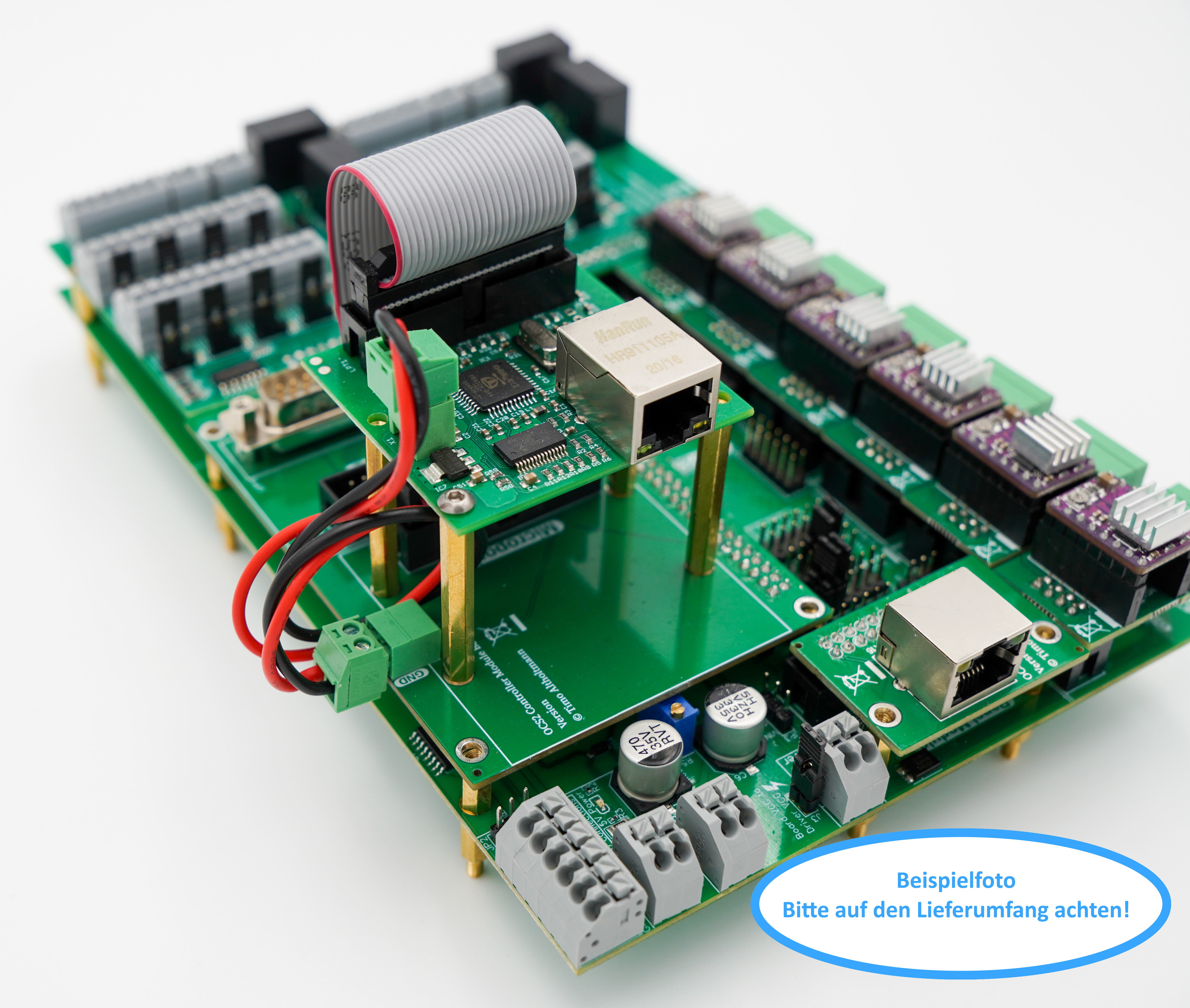

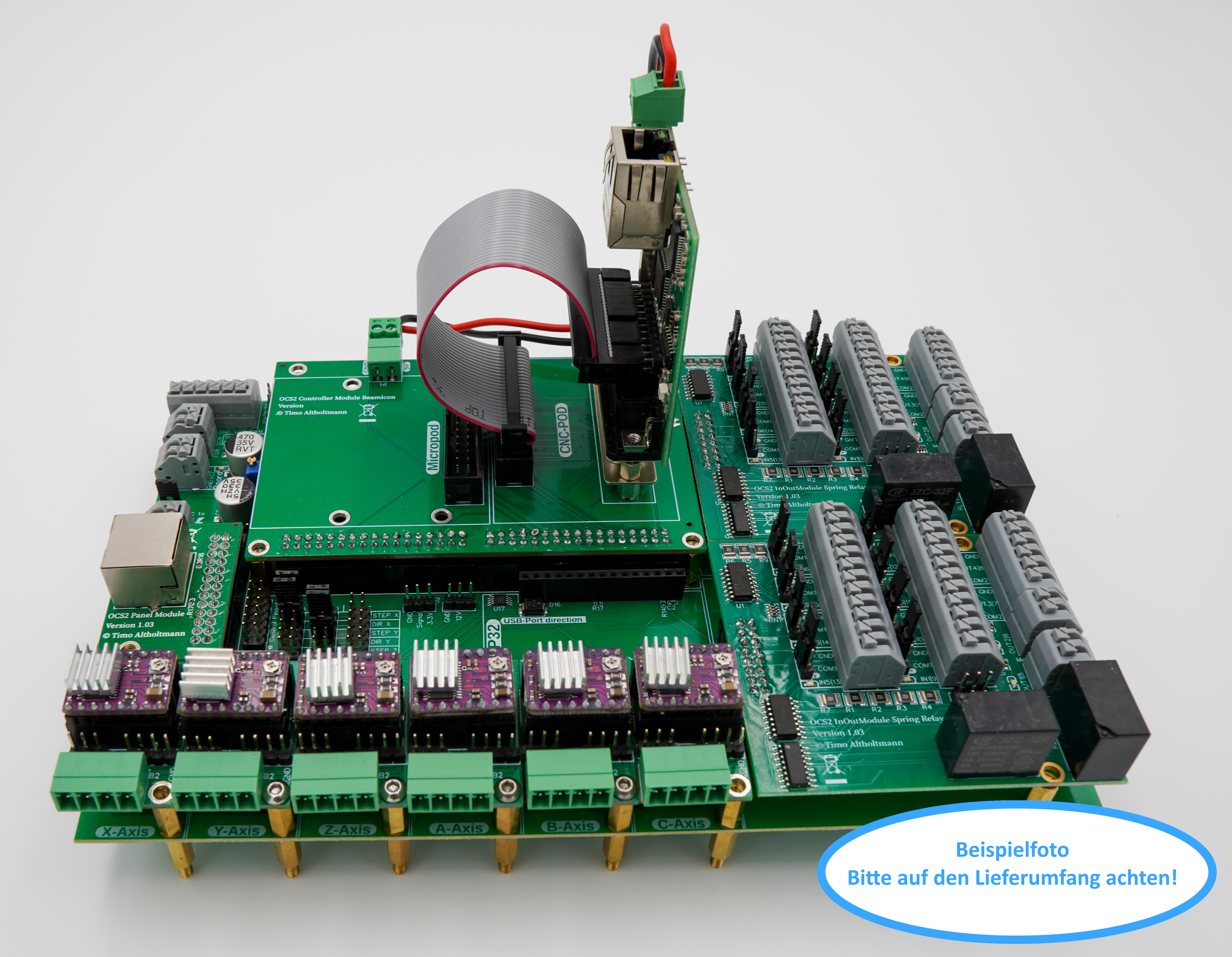

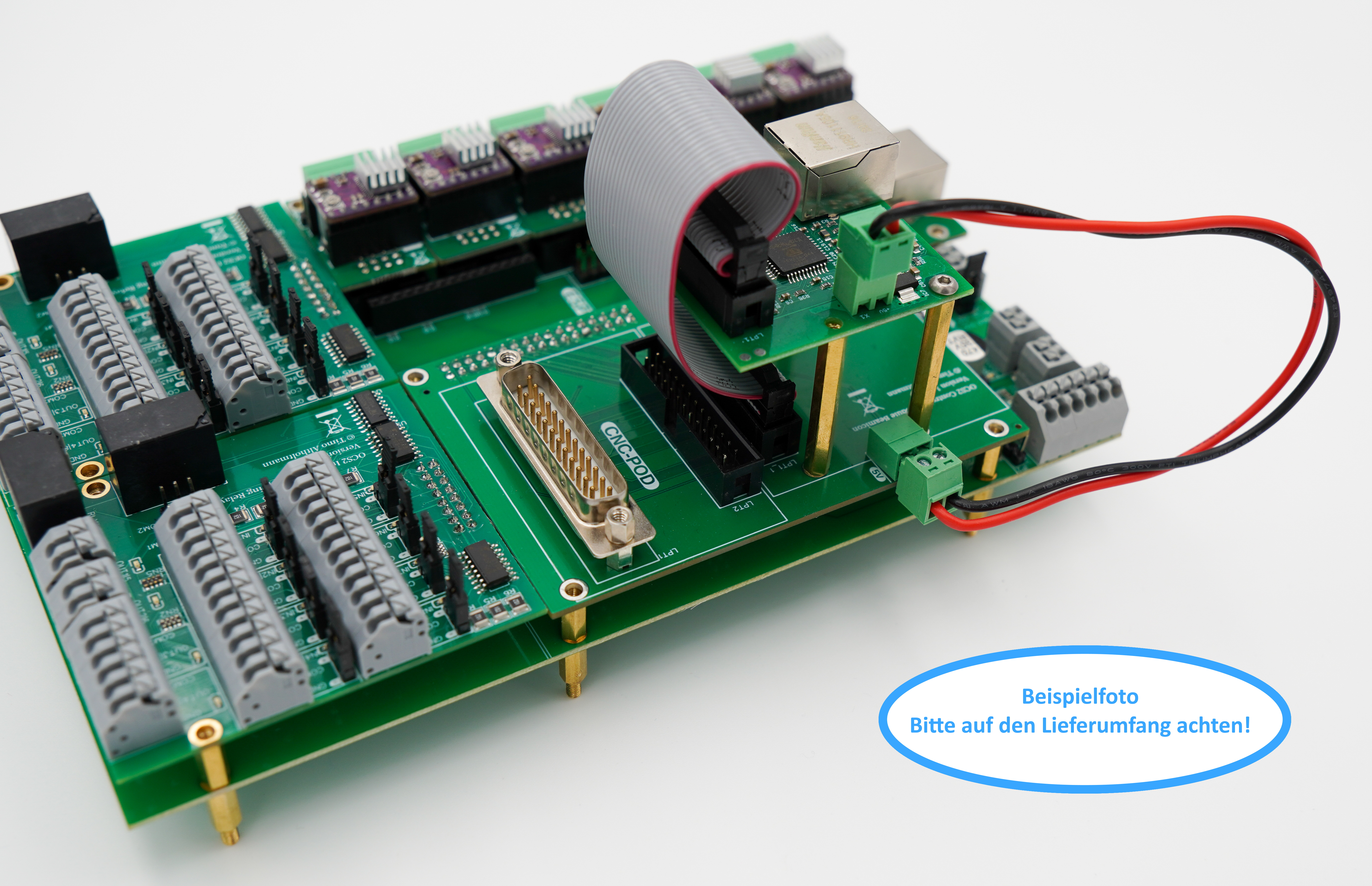

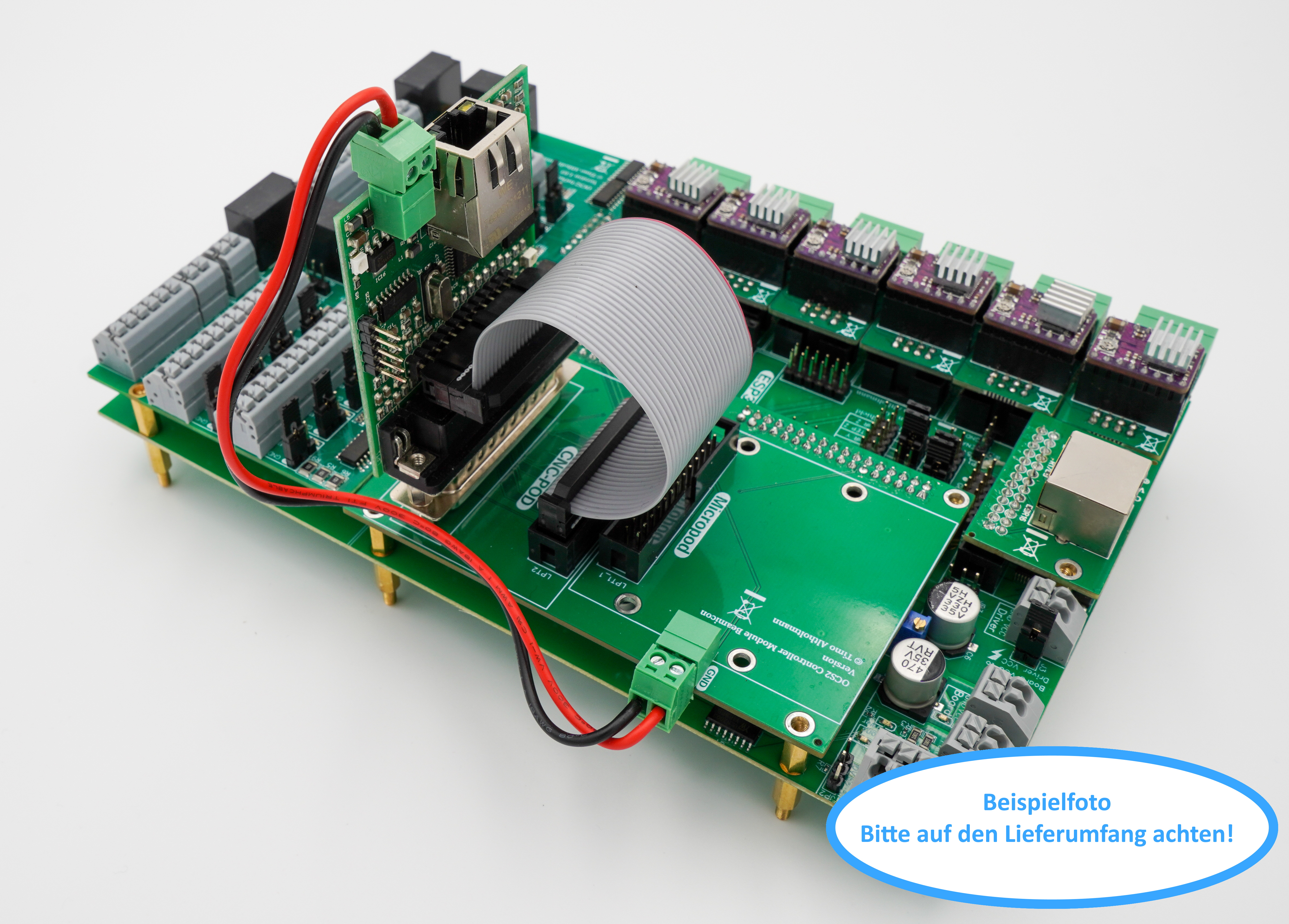

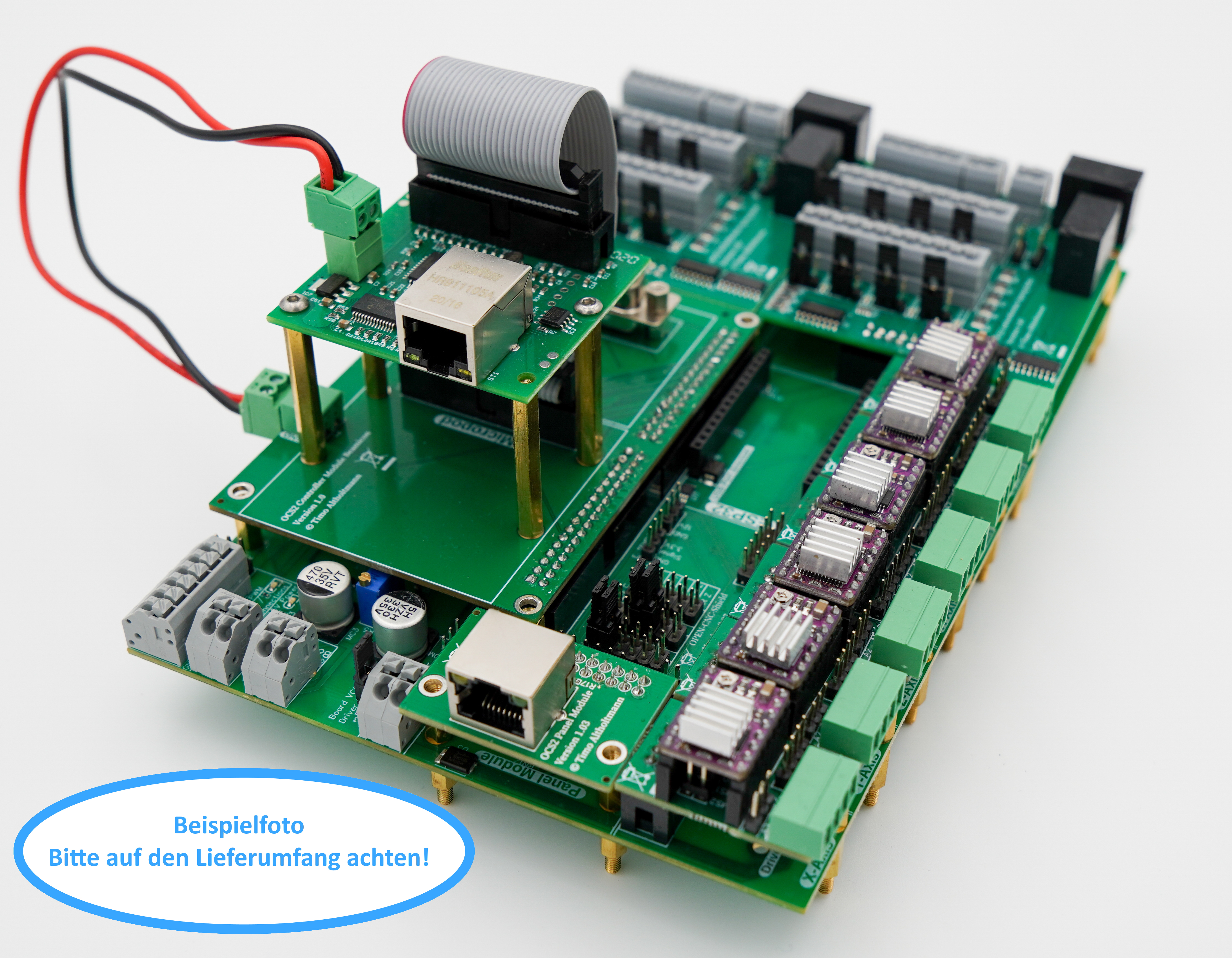

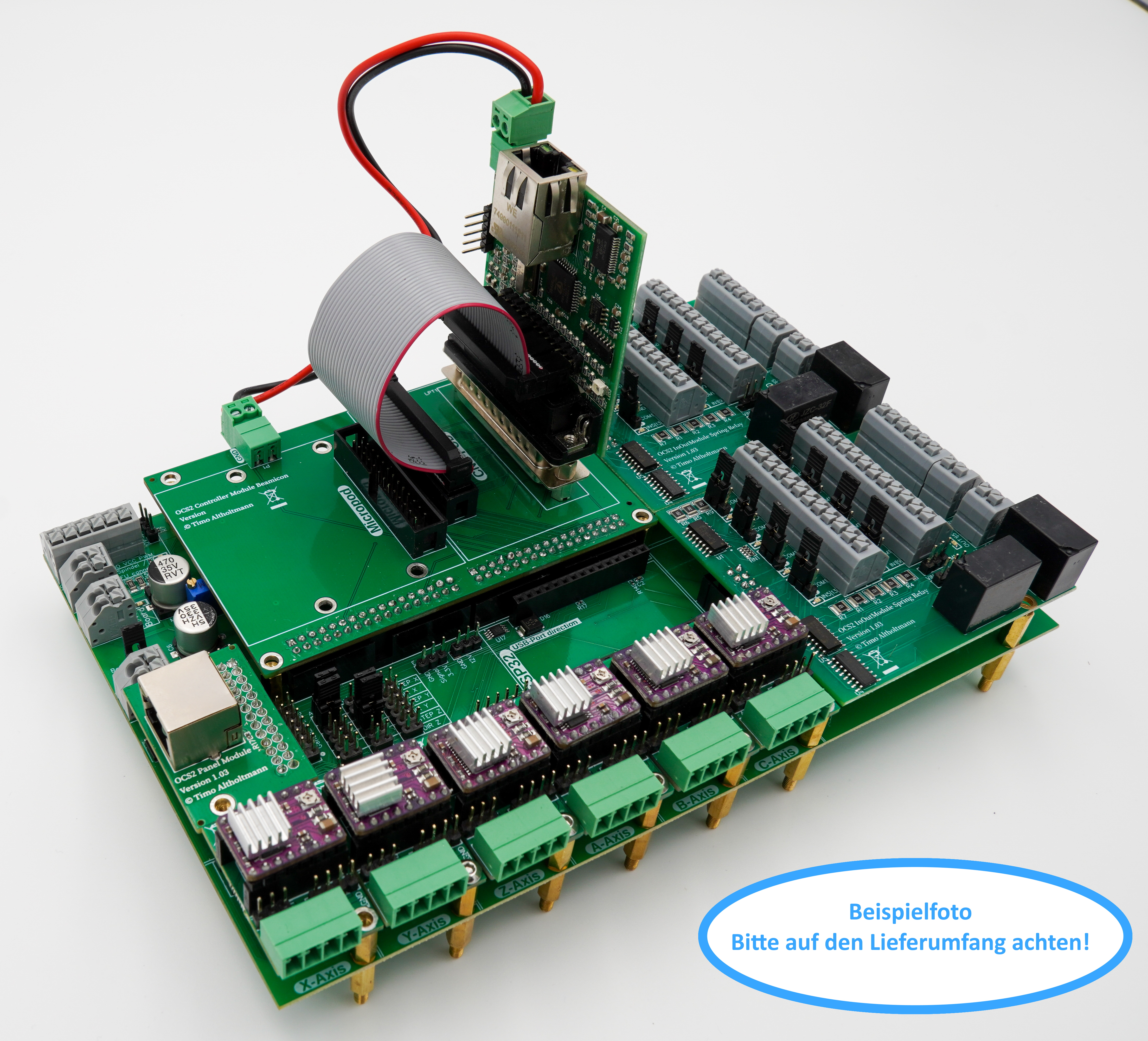

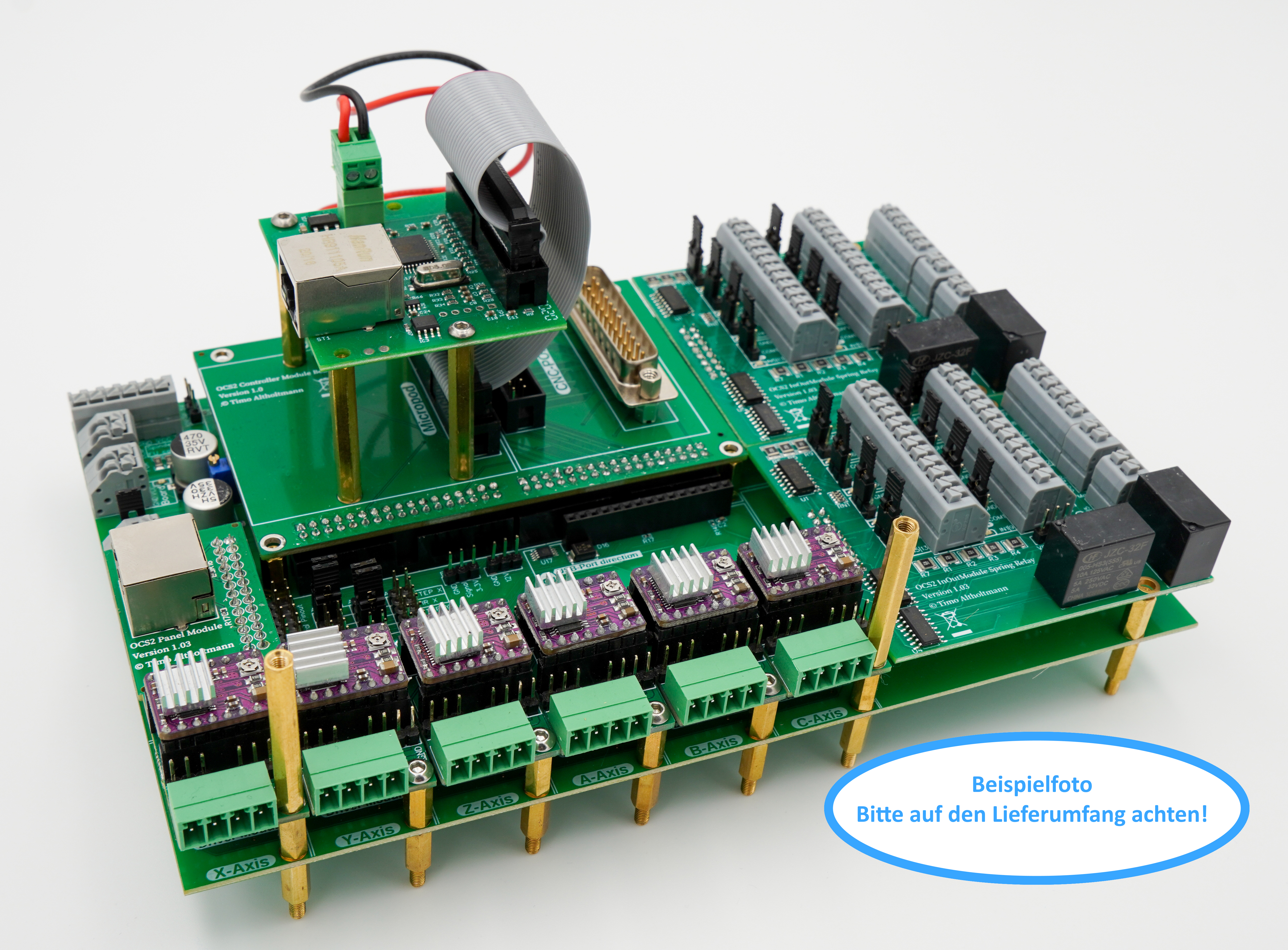

Dieses ControllerModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.x für die Verwendung von Beamicon Boards gedacht. Es wird die Micropod Platine und die CncPod2 Platine von Beamicon unterstützt. Da sich der Funktionsumfang der beiden Platinen stark unterscheidet, wird im folgenden zwischen den beiden Platinen differenziert.
Technische Daten CncPod2
- bis zu 6-Achsen
- 9 Eingänge
- 8 Ausgänge
- Verbindung mit dem PC über RJ45 - LAN
- Beamicon unterstützt externe Handräder generell per USB-/RJ45-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-Shield 2
- Spindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWM
- Spindel An/Aus Anschluss zum Schaltes eines Relais / Frequenzumrichters
Technische Daten Micropod:
- bis zu 4-Achsen
- 6 Eingänge
- 2 Ausgänge
- Verbindung mit dem PC über RJ45 - LAN
- Beamicon unterstützt externe Handräder generell per USB-/RJ45-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-Shield
- Spindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWM
- Spindel An/Aus Anschluss zum Schaltes eines Relais / Frequenzumrichters
Lieferumfang:

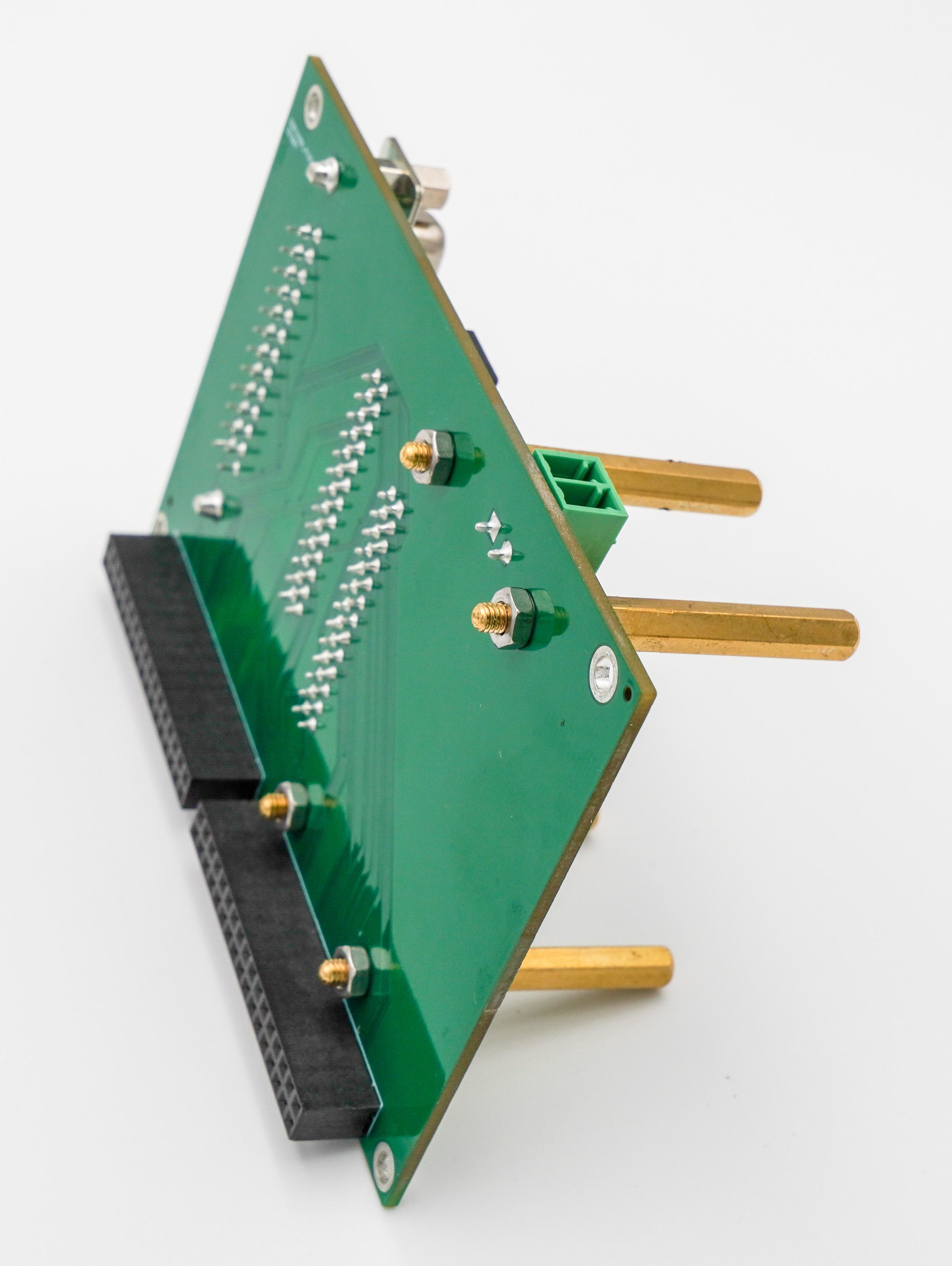

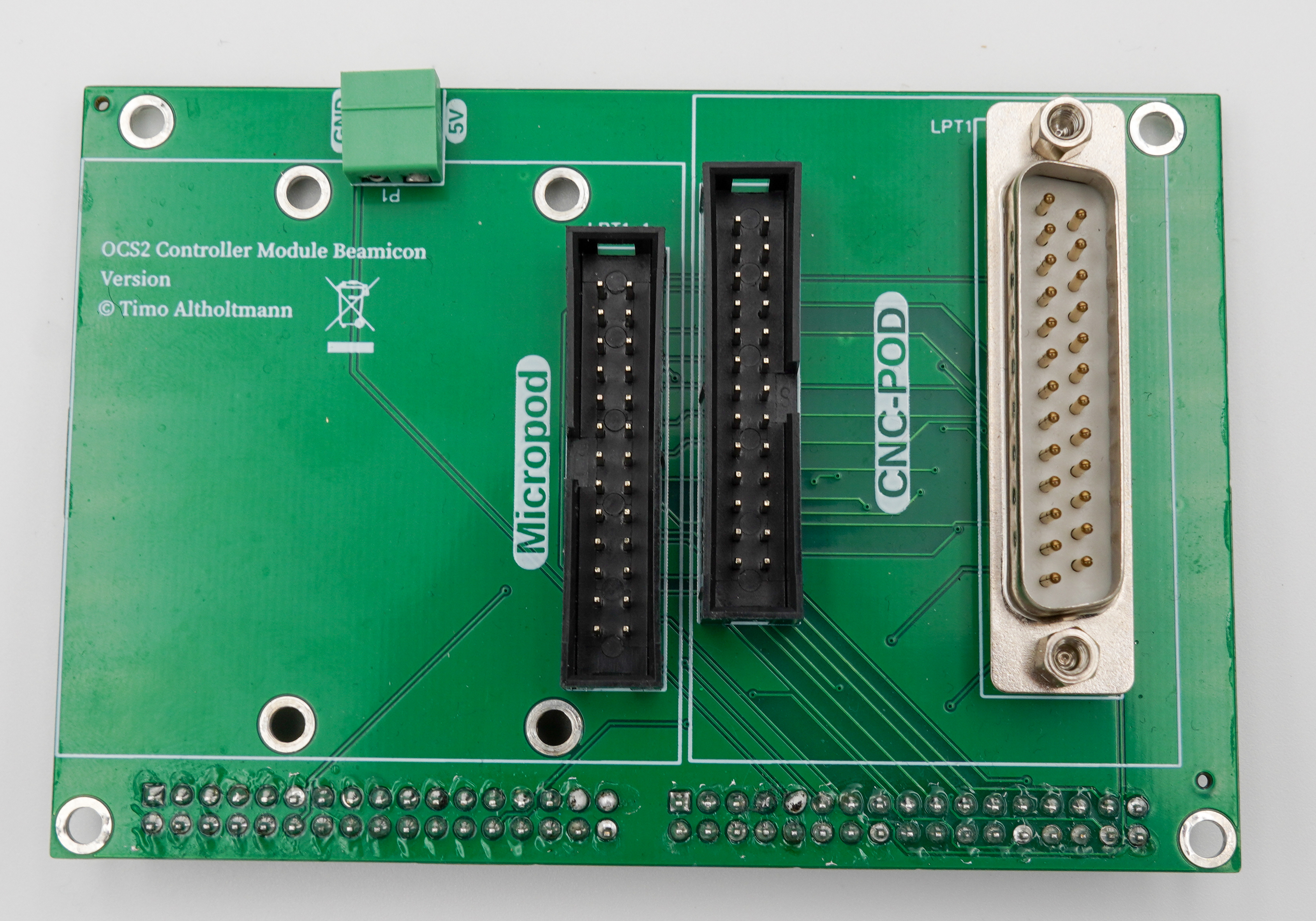

- ControllerModule
- 2-Pin Schraubstecker
- 4 x Abstandsbolzen
- 10 cm 2x25Pin IDC Kabel
Was noch zum Betrieb benötigt wird:
- Beamicon CncPod2 oder Micropod
- OCS2 Mainboard Platine
