ESP32 Panel Platine

Timos Werkstatt

19,95 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 2-5 Tage

ESP32 Panel Platine version

1.6

ESP32 Devkit DOIT V1

Firmware: OCS2 ESP32 Panel Software mit Webinterface

12,95 €*

ESP32 Devkit DOIT V1

Firmware: OCS2 ESP32 Panel Software mit Webinterface

12,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Bedienelement Set 4

Lieferumfang: Ohne Encoder/Handrad

57,95 €*

Bedienelement Set 4

Lieferumfang: Ohne Encoder/Handrad

57,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: SW10030.1

Produktinformationen "ESP32 Panel Platine"

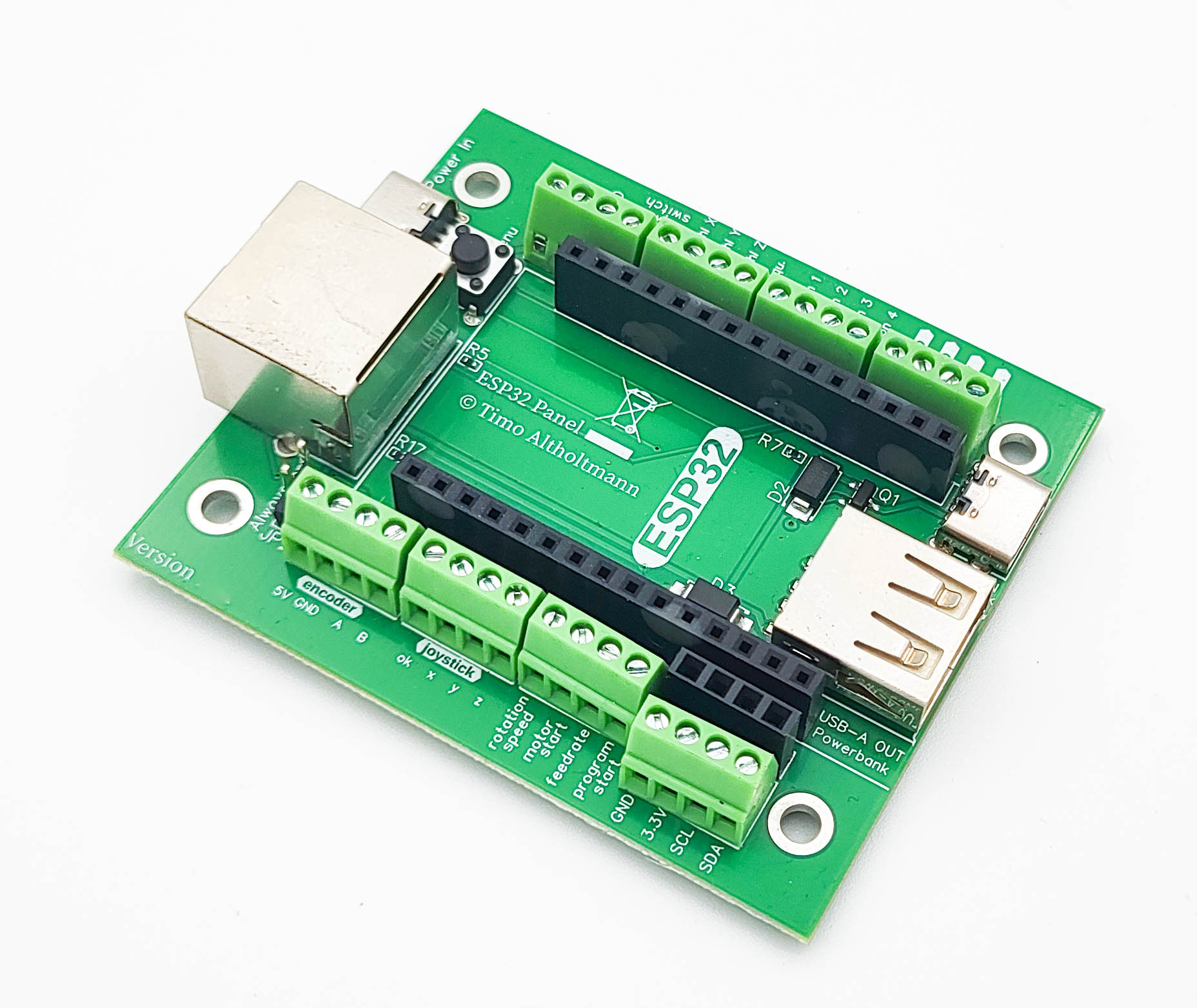

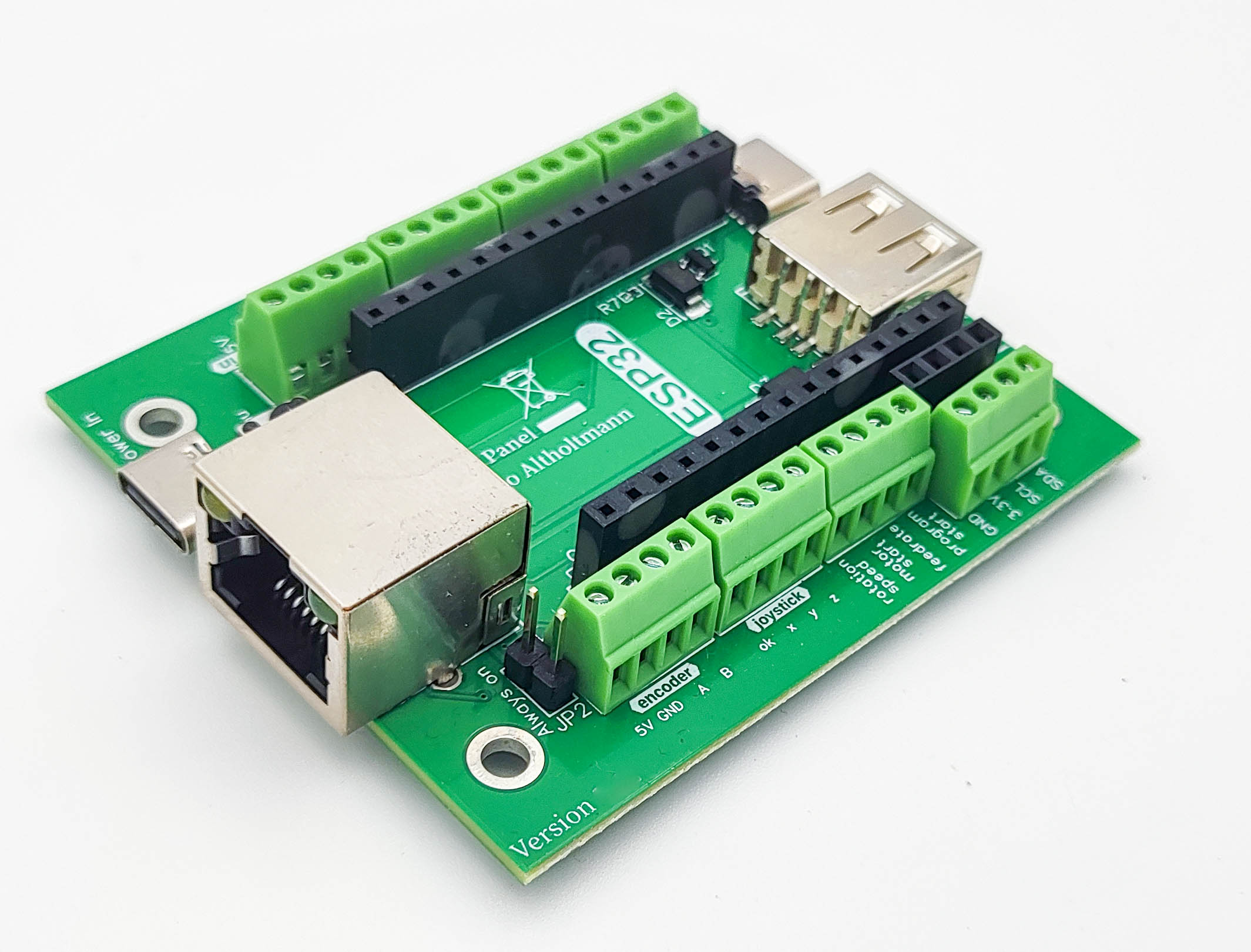

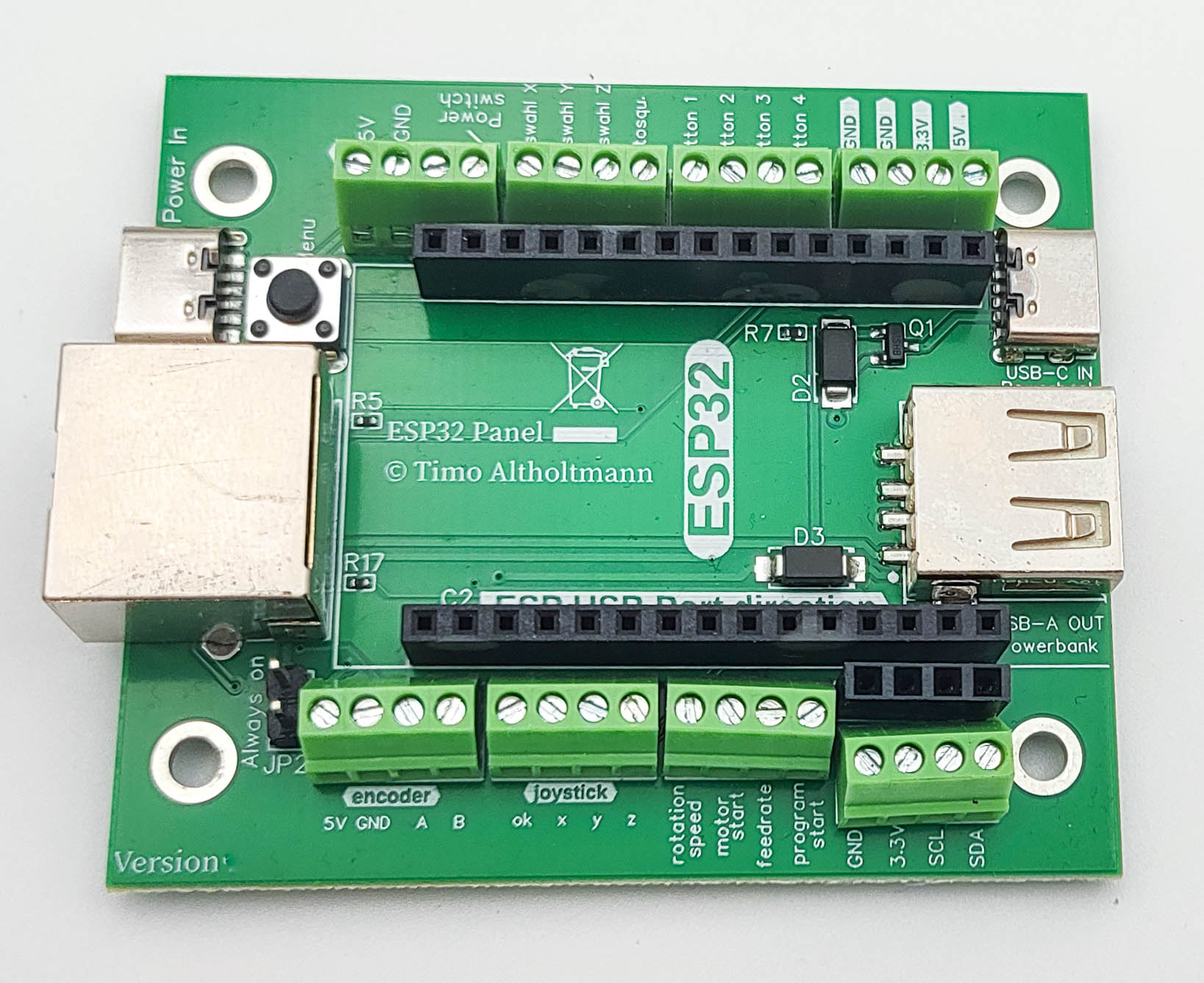

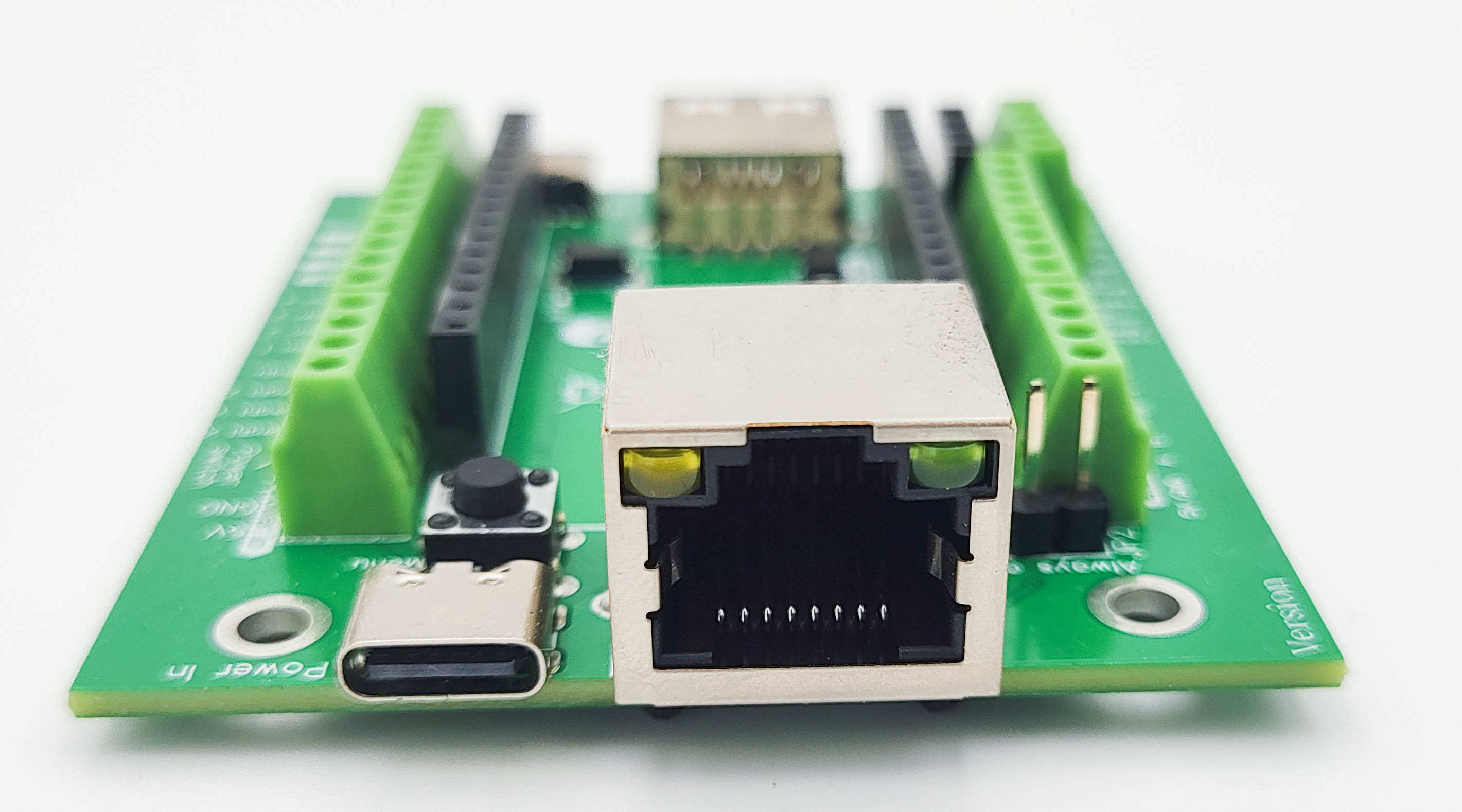

Abbildung ähnlich. Je nach Version kann sich die Platine geringfügig unterscheiden.

Die ESP32 Panel Platine ist für den Bau externer Bedienelemente gedacht. Der ESP32 auf der Platine kommuniziert dabei über WiFi mit dem OPEN-CNC-Shield 2. Der Funktionsumfang ist dabei auf die Verwendung mit dem Estlcam ControllerModule zugeschnitten. Wird ein anderer Controller genutzt, kann der Funktionsumfang stark eingeschränkt sein. Dazu bitte die Dokumentation der einzelnen ControllerModule beachten.

Funktionen:

WiFi kommunikation - 2,4GHz - ESPNOW Protokoll
Stromversorgung über RJ45
Eigene Signalleitung für den Encoder im RJ45 Kabel (das Encoder Signal wird nicht per WiFi übertragen. Hierfür ist eine Verbindung mit einem RJ45 Kabel zum PanelModule RJ45 notwendig)
Stromversorgung durch Powerbank möglich
Laden der Powerbank möglich (mit RJ45 Verbindung zum OPEN-CNC-Shield 2)
Alle Eingänge können in der Software des ESP32 bequem im Webinterface umgemapped werden und auch für andere Funktionen genutzt werden
Verschiedene, optionale Anschlussmöglichkeiten:
- 4Pin - 5V Encoder
- Joystick mit 3 Achsen und OK-Taster (zum Abnullen der Achsen)
- Motor Start/Stop Taster
- Programm Start/Stop Taster
- Feedrate Poti (Vorschubgeschwindigkeit)
- Rotation Speed Poti (Spindelgeschwindigkeit)
- Autosquare Taster
- Auswahl X, Y und Z (zur Auswahl der Achse für den Encoder) Wird von Estlcam v12 nicht mehr Unterstützt, die Eingänge können in der Software aber umgemapped und für andere Funktionen genutzt werden
- 4 freie Buttons (kann zum Beispiel für die Stromlos-Funktion oder Speed1, Speed2 genutzt werden)
- Anschluss für I2C, typischerweise für ein Display

Lieferumfang:

ESP32 Panel Platine

Weiterführende Links:

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Passend dazu

PanelModule RJ45 - Lan Kabel

Dieses PanelModule ist eine Erweiterungsplatine für das OPEN-CNC-Shield 2.Dieses Modul stellt eine RJ45(LAN) Schnittstelle für das Handrad zum OPEN-CNC-Shield 2 zur Verfügung. Die Verbindung wird aktuell hauptsächlich zum zur Stromversorgung des Handrads genutzt.Technische Daten:RJ45 AnschlussLieferumfang:PanelModuleWeiterführende Links:Dokumentation

6,95 €*

Details

ESP32 Devkit DOIT V1

Firmware: OCS2 ESP32 Panel Software mit Webinterface

ESP32 Devkit DOIT V1 mit aufgespielter Firmware für ein WiFi Handrad in Kombination mit dem OPEN-CNC-Shield 2 oder dem ColdEnd32.Bezeichnung: Espressif ESP32 WLAN Dev Kit Board Development Bluetooth Wifi V1 mit USB-C AnschlussFirmware: Folgende Firmware ist bereits aufgespielt: OCS2 ESP32 Panel SoftwareDer ESP32 erstellt nach dem Einschalten ein WLAN-Hotspot. In diesem kann man sich einwählen und die Firmware konfigurieren.Die Firmware nutzt das Pin-Mapping für die ESP32 Panel Platine.

Varianten ab 11,95 €*

12,95 €*

Bedienelement Set 4

Lieferumfang: Ohne Encoder/Handrad

Mit dem Bedienelemente Set kann man sich eine Bedienung für Estlcam bzw. eine CNC-Fräse bauen. Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Mehr dazu in meinem BlogbeitragLieferumfang1x 4-Axis Joystick 10K2x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x Taster 16mm- rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP672x Poti - 10k Ohm1x einrastender Schalter - 16mm - rostfreier Stahl - weiße LED - 5V(Stromlos oder Speed1/2) - IP671x Display 128x64 - OLED 1x An/Aus Wipp-SchalterWeiterführende LinksPassendes Gehäuse auf ThingiverseAnleitung für diese Handrad-Variante

57,95 €*
