OPEN-CNC-Shield 2 Mainboard Mini

76,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - Arduino Mega Estlcam
14,95 €*
ControllerModule - Arduino Mega Estlcam
14,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - Beamicon
12,95 €*
ControllerModule - Beamicon
12,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - GRBL - Arduino Mega
11,95 €*
ControllerModule - GRBL - Arduino Mega
11,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - GRBL - Arduino Uno
10,95 €*
ControllerModule - GRBL - Arduino Uno
10,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - Dual Adapter
29,95 €*
ControllerModule - Dual Adapter
29,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - FluidNC
19,95 €*
ControllerModule - FluidNC
19,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

ControllerModule - WinPC NC USB
14,95 €*
ControllerModule - WinPC NC USB
14,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

PanelModule D-SUB25
8,95 €*
PanelModule D-SUB25
8,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

PanelModule D-SUB37 Adapter OPEN-CNC-Shield 1
9,95 €*
PanelModule D-SUB37 Adapter OPEN-CNC-Shield 1
9,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

PanelModule RJ45 - Lan Kabel
6,95 €*
PanelModule RJ45 - Lan Kabel
6,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

PanelModule Breakout
9,95 €*
PanelModule Breakout
9,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: SW10046
Produktinformationen "OPEN-CNC-Shield 2 Mainboard Mini"

Willkommen beim OPEN-CNC-Shield 2 Mainboard Mini.

Das OPEN-CNC-Shield 2 Mini ist die kompakte und kosteneffiziente Weiterentwicklung des erfolgreichen OPEN-CNC-Shield 2. Trotz seiner geringeren Größe bietet es umfassende Funktionen und ist vollständig kompatibel mit allen Controller- und Panelmodulen des großen Bruders. Dank fest verbautem ESP32 und identischer Firmware bleiben die erweiterten Funktionen erhalten. Das Shield eignet sich ideal für den Hobby- und semiprofessionellen Einsatz.


Es sind Anschlüsse für folgende Module vorhanden:
  • 1 x Controller Module (z.B. für Arduino Mega - Estlcam)
  • 1 x Panel Module zum Anschließen eines externen Bedienpanels

Technische Daten:
  • Spannungsversorgung Platine: 12-32V (empfohlen 24V) - 1A
  • Maximale Anzahl Achsen: 5 (Kann je nach Controller abweichen)
  • Achsen können verbunden werden. Beispiel MPCNC - 2 x X-Achse und 2 x Y-Achse
  • Alle Step und Dir Signale sind gebuffert und können bis zu 25mA bereitstellen
  • Spindelanschluss 0-10V, 0-5V oder PWM für z.B. Laser
  • Spindel An/Aus Anschluss für ein externes Relais
  • Anzahl Eingänge: 8 (Kann je nach In-/Out Module variieren)
  • Anzahl Ausgänge: 6 (Kann je nach In-/Out Module variieren)
  • Schnittstelle für externe Bedienelemente - Joystick, Vorschub, Start/Stop usw. (Kann je nach Controller variieren)
  • Integrierter ESP32 mit aktuellster Firmware mit mehreren Funktionen
    • Autosquaring
    • Auslesen des Onboard Temperatur Sensors
    • Auslesen eines externen Temperatur Sensors
    • Funk Bedienpanel
    • Bedienpanel über serielle Kommunikation

Lieferumfang:

  • Hauptplatine(Mainboard)
  • Abstandsbolzen und Schrauben zur Montage
  • Jumperstecker

Weiterführende Links:

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

ControllerModule - Arduino Mega Estlcam
ControllerModule - Arduino Mega Estlcam
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit der Steuerungssoftware Estlcam. Es ist aber auch möglich, GRBL mit angepasstem Pinout auf den Arduino Mega zu flashen. Dann kann beispielsweise die Software LaserGRBL genutzt werden.Technische Daten:16 Eingänge8 Ausgänge3-Achsen (auf dem Mainboard können Achsen gleich geschaltet werden. Also zum Beispiel 2-mal die x-Achse)Spindel An/AusSpindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM)Unterstützung folgender externer Bedienelemente:Handrad / EncoderMotor Start TasterProgramm Start TasterOK - Taster (zum Abnullen der Achsen)Feedrate Poti (Geschwindigkeit der Maschine)Rotation Speed Poti (Geschwindigkeit der Maschine)Joystick zum einfachen VerfahrenAuswahl Taster für die einzelnen Achsen (wird im Zusammenhang mit dem Handrad verwendet) Wird von Estlcam v12 nicht mehr unterstützt2 verschiedene Geschwindigkeits Einstellungen (Speed 1 und Speed 2 - in Estlcam definierbar) Wird von Estlcam v12 nicht mehr unterstütztPinout für die restlichen Estlcam Funktionen:Speed 3 - 6 Wird von Estlcam v12 nicht mehr unterstütztMotor Stop und Programm Stop (sind unnötig, da man zum stoppen auch den Start Knopf nochmals betätigen kann)LED X, Y und Z für die Anzeige welche Achse gerade ausgewählt istLieferumfang:ControllerModuleWas noch zum Betrieb benötigt wirdArduino Mega 2560OCS2 Mainboard Platine Weiterführende LinksDokumentationVideoanleitung

14,95 €*
ControllerModule - Beamicon
ControllerModule - Beamicon
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für die Verwendung von Beamicon Boards gedacht. Es wird die Micropod Platine und die CncPod2 Platine von Beamicon unterstützt. Da sich der Funktionsumfang der beiden Platinen stark unterscheidet, wird im folgenden zwischen den beiden Platinen differenziert. Technische Daten CncPod2bis zu 6-Achsen9 Eingänge8 AusgängeVerbindung mit dem PC über RJ45 - LANBeamicon unterstützt externe Handräder generell per USB-/RJ45-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-Shield 2Spindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schaltes eines Relais / FrequenzumrichtersTechnische Daten Micropod:bis zu 4-Achsen6 Eingänge2 AusgängeVerbindung mit dem PC über RJ45 - LANBeamicon unterstützt externe Handräder generell per USB-/RJ45-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-ShieldSpindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schaltes eines Relais / FrequenzumrichtersLieferumfang:ControllerModule2-Pin Schraubstecker4 x Abstandsbolzen 10 cm 2x25Pin IDC KabelWas noch zum Betrieb benötigt wird:Beamicon CncPod2 oder  MicropodOCS2 Mainboard Platine Weiterführende LinksDokumentationVideoanleitung

12,95 €*
ControllerModule - GRBL - Arduino Mega
ControllerModule - GRBL - Arduino Mega
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit GRBL. Technische Daten:5 Eingänge3 Ausgänge3-Achsen (auf dem Mainboard können Achsen gleich geschaltet werden. Also zum Beispiel 2-mal die x-Achse)Spindel An/AusSpindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM)Unterstützung folgender externer Bedienelemente:Motor Start Taster (GRBL "feed hold" - zweckentfremdet)Programm Start Taster  (GRBL "cycle start")OK - Taster (GRBL "reset" - zweckentfremdet)Pinout für die freien Arduino Mega PinsLieferumfang:ControllerModuleWas noch zum Betrieb benötigt wird:Arduino Mega 2560OCS2 Mainboard Platine Weiterführende LinksDokumentation

11,95 €*
ControllerModule - GRBL - Arduino Uno
ControllerModule - GRBL - Arduino Uno
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit GRBL. Technische Daten:5 Eingänge3 Ausgänge3-Achsen (auf dem Mainboard können Achsen gleich geschaltet werden. Also zum Beispiel 2-mal die x-Achse)Spindel An/AusSpindel Geschwindigkeit (0-5V, 0-10V oder 5V PWM)Unterstützung folgender externer Bedienelemente:Motor Start Taster (GRBL "feed hold" - zweckentfremdet)Programm Start Taster  (GRBL "cycle start")OK - Taster (GRBL "reset" - zweckentfremdet)Pinout für die freien Arduino Uno PinsLieferumfang:ControllerModuleWas noch zum Betrieb benötigt wird:OCS2 Mainboard Platineein Arduino Uno Weiterführende LinksDokumentation

10,95 €*

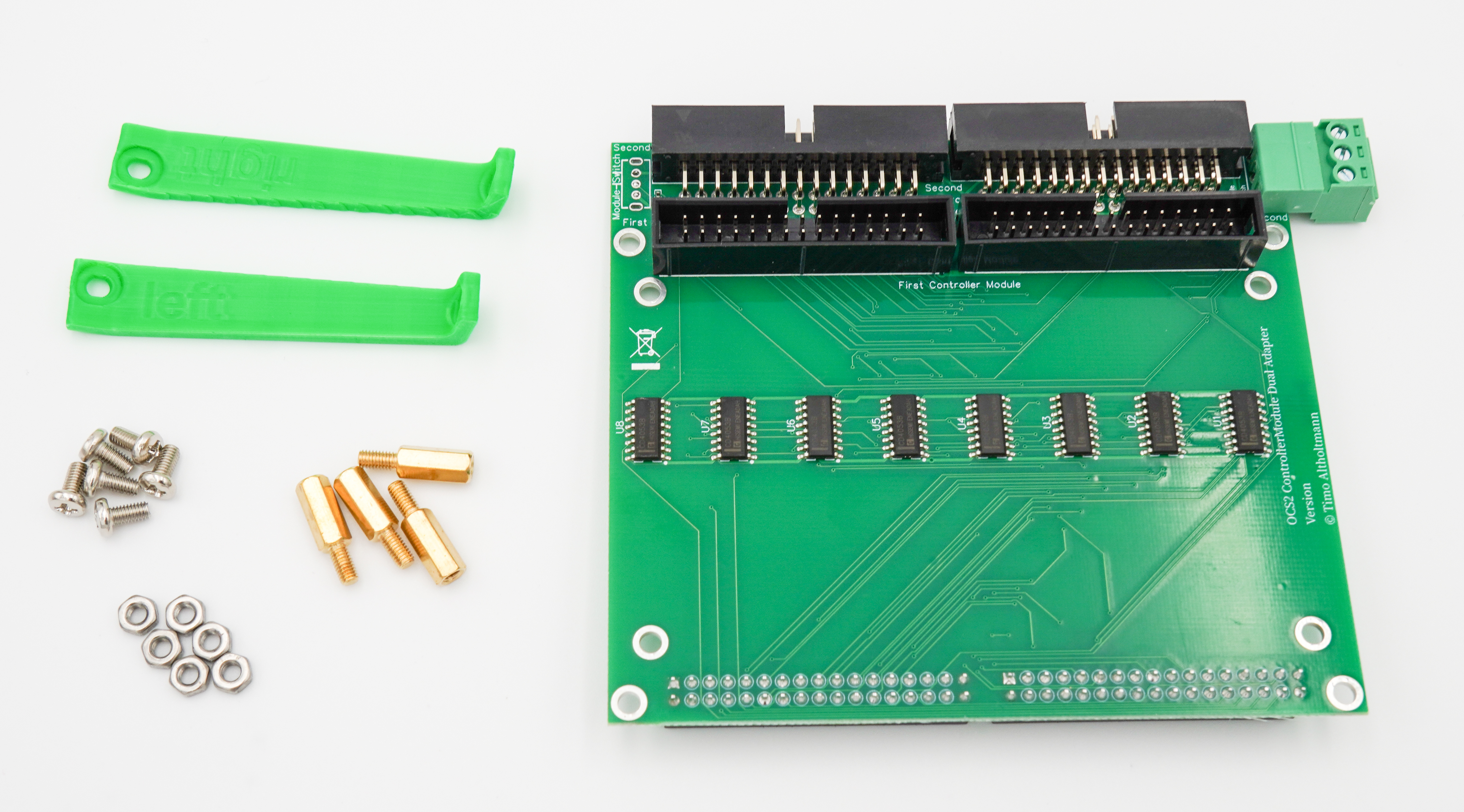

ControllerModule - Dual Adapter
ControllerModule - Dual Adapter
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x um bietet die Möglichkeit zwischen zwei verschiedenen ControllerModulen umzuschalten.Dieser Adapter wird auf den Steckplatz für Controllermodule auf dem OCS2 aufgesetzt und bietet Platz für zwei zusätzliche Module. Dadurch ist es möglich, zwei unterschiedliche Controllermodule auf einem OCS2 zu betreiben. Über einen Schalter am Dual-Adapter lässt sich komfortabel zwischen den beiden Modulen wechseln. Es ist jedoch zu beachten, dass die Maschine zu jedem Zeitpunkt nur durch ein Modul gesteuert werden kann. Ein praxisrelevantes Beispiel wäre der Einsatz des Controllermoduls FluidNC für Laseranwendungen, während das Controllermodul Estlcam für sämtliche Fräsoperationen genutzt wird.Überblick Nutzung zweier ControllerModule ohne umsteckenWechsel, welches Modul aktiv ist, mit einem Schalter Folgende Signale werden umgeschaltet/getrennt: STEP und DIR für alle 6 Achsen Spindel on/off Spindel PWM Alle 8 Ausgänge Folgende Signale liegen an beiden ControllerModules an(generell alle Eingangssignale): Eingang 1-16Encoder A/B Motor Start (Bedienteil) Programm Start (Bedienteil) OK-Taste (Bedienteil) Feedrate (Bedienteil) Rotation Speed (Bedienteil) Joystick X/Y/Z (Bedienteil) Auswahl X/Y/Z (Bedienteil) Speed 1/2 (Bedienteil) ENA/Enable der Motortreiber ALARM_ALL der Motortreiber I2C vom ESP32Kompatibilität:Es sind nicht alle Kombinationen von Controller inkl. verschiedener Konfigurationen durchgetestet. Bitte die Hinweise in der Dokumentation zum Thema Kompatibilität beachten!Lieferumfang:ControllerModule Dual Adapter6 x M3 Schraube6 x M3 Mutter4 x Abstandsbolzen2 x 3D Druck HalterWas noch zum Betrieb benötigt wird:ein weiteres ControllerModule zur Steuerung der CNC Weiterführende LinksDokumentationBlog-BeitragYoutube Video Halter 3D Druck Dateien zum Nachdrucken

29,95 €*
ControllerModule - FluidNC
ControllerModule - FluidNC
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit FluidNC.FluidNC ist eine CNC-Firmware, die für den ESP32-Controller optimiert ist. Sie ist die nächste Generation der Firmware von den Schöpfern von Grbl_ESP32. Sie beinhaltet eine webbasierte Benutzeroberfläche und die Flexibilität, eine Vielzahl von Maschinentypen zu bedienen. Dies beinhaltet die Fähigkeit, Maschinen mit mehreren Werkzeugtypen zu steuern, wie beispielsweise Laser+Spindel.Technische Daten:6 Achsen8 Eingänge8 AusgängeVerbindung mit dem PC über USB oder per WebinterfaceSpindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schalten eines Relais / FrequenzumrichtersMicro SD KartenslotAnschluss für OLED DisplayLieferumfang:ControllerModule FluidNCWas noch zum Betrieb benötigt wird:ESP32 Devkit V1 OCS2 Mainboard Platine Weiterführende LinksDokumentationYouTube Video Anleitung

19,95 €*
ControllerModule - WinPC NC USB
ControllerModule - WinPC NC USB
Dieses ControllerModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.x für den Betrieb mit WinPC NC. Technische Daten:4 Achsen10 Eingänge5 AusgängeVerbindung mit dem PC über USBWinPC unterstützt externe Handräder generell per USB-Verbindung an den Rechner und diese sind damit unabhängig vom OPEN-CNC-Shield 2Spindelgeschwindigkeitssteuerung 0-5V, 0-10V oder 5V PWMSpindel An/Aus Anschluss zum Schalten eines Relais / FrequenzumrichtersLieferumfang:ControllerModule2 x 30 cm D-SUB25 Verbindungskabel zur WinPC NC USB SteuerungWas noch zum Betrieb benötigt wird:WinPC NC USB SteuerungOCS2 Mainboard Platine Weiterführende LinksDokumentation

14,95 €*

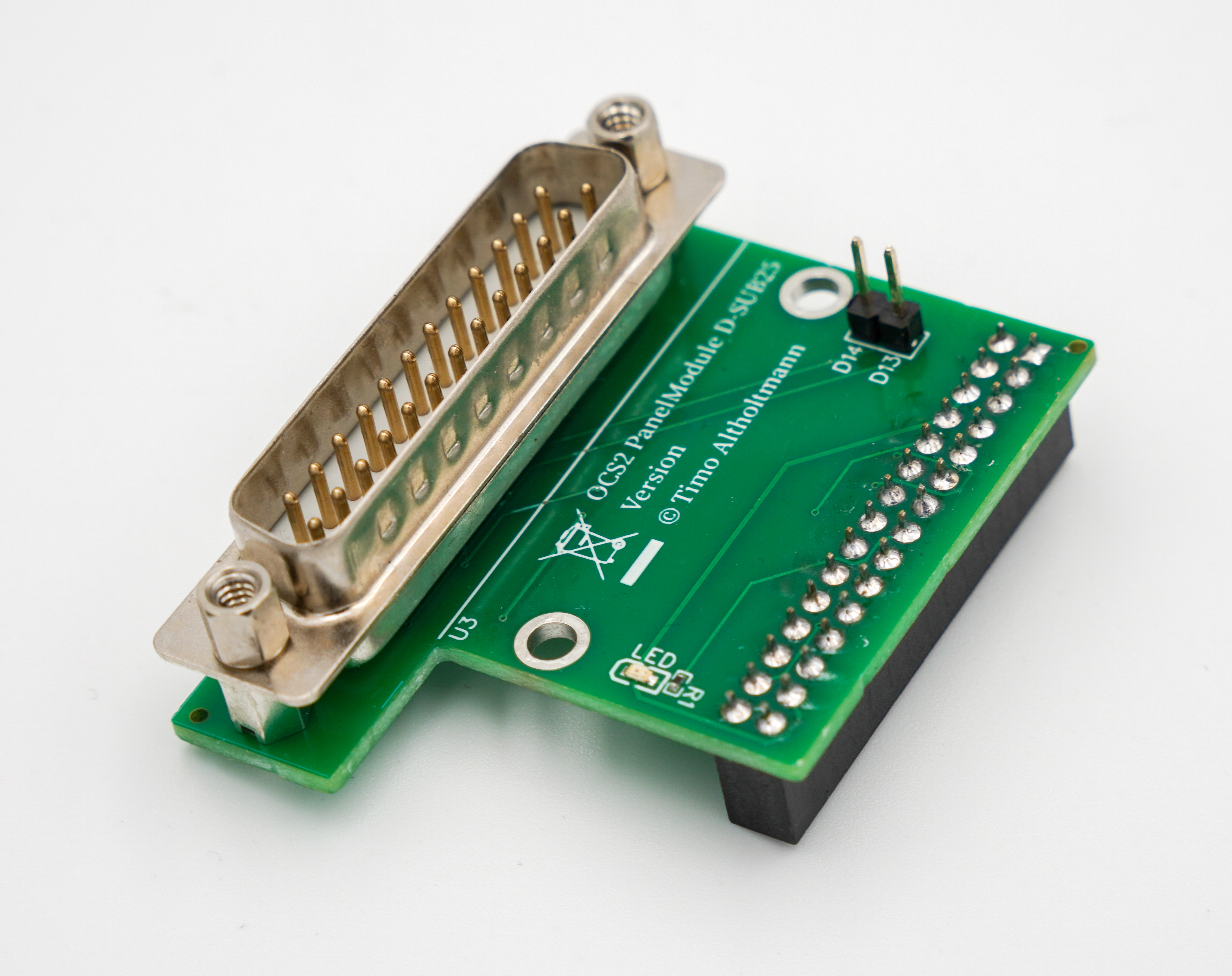

PanelModule D-SUB25
PanelModule D-SUB25
Dieses PanelModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.Dieses Modul bietet einen SUB-D25 Anschluss für externe Bedienelemente.Lieferumfang:PanelModuleWeiterführende Links:Dokumentation

8,95 €*

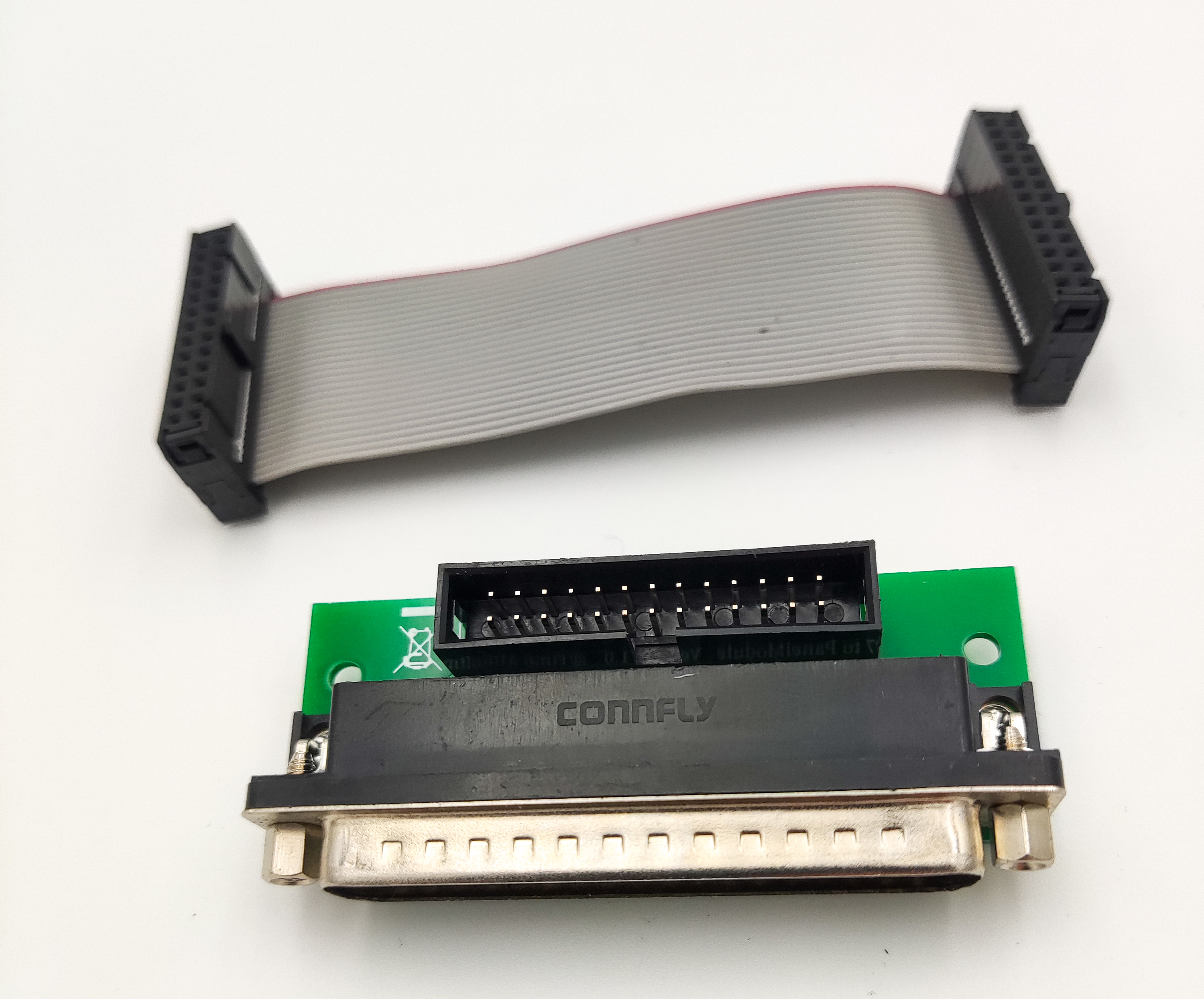

PanelModule D-SUB37 Adapter OPEN-CNC-Shield 1
PanelModule D-SUB37 Adapter OPEN-CNC-Shield 1
Dieser Adapter ist für das  OPEN-CNC-Shield 2.Die Adapterplatine kann mit dem beiliegendem Flachbandkabel direkt in den PanelModule Anschluss des OPEN-CNC-Shield 2 gesteckt werden.  Hiermit lassen sich dann Bedienelemente vom OPEN-CNC-Shield 1 wiederverwenden.  Dazu zählt das Wireless Control oder das Extension Panel. Achtung, es sind nicht alle Funktionen des OCS1 verfügbar.Verfügbare Anschlüsse:EncoderJoystick X, Y, ZFeedrate - VorschubgeschwindigkeitRotation Speed - SpindlegeschwindigkeitProgramm StartMotor StartOKAuswahl X, Y, ZSpeed 1, Speed 2ENA - Enable der TreiberAutosquareLieferumfang:D-SUB37 to PanelModule AdapterFlachbandkabel 10 cmWeiterführende Links:Wireless Control DokumentationExtension Panel Dokumentation

9,95 €*

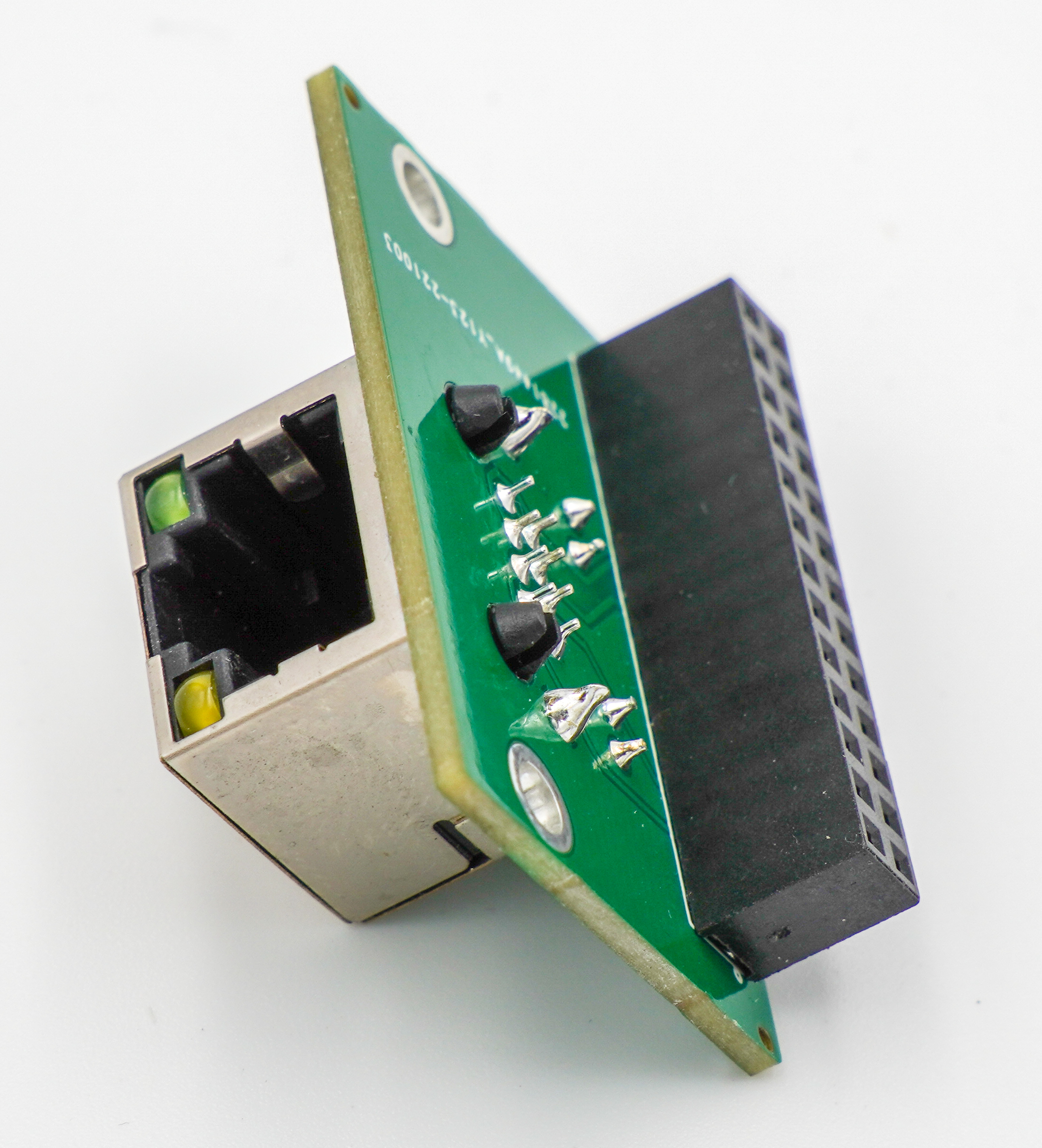

PanelModule RJ45 - Lan Kabel
PanelModule RJ45 - Lan Kabel
Dieses PanelModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.Dieses Modul stellt eine RJ45(LAN) Schnittstelle für das Handrad zum OPEN-CNC-Shield 2 zur Verfügung. Die Verbindung wird aktuell hauptsächlich zum zur Stromversorgung des Handrads genutzt.Technische Daten:RJ45 AnschlussLieferumfang:PanelModuleWeiterführende Links:Dokumentation

6,95 €*

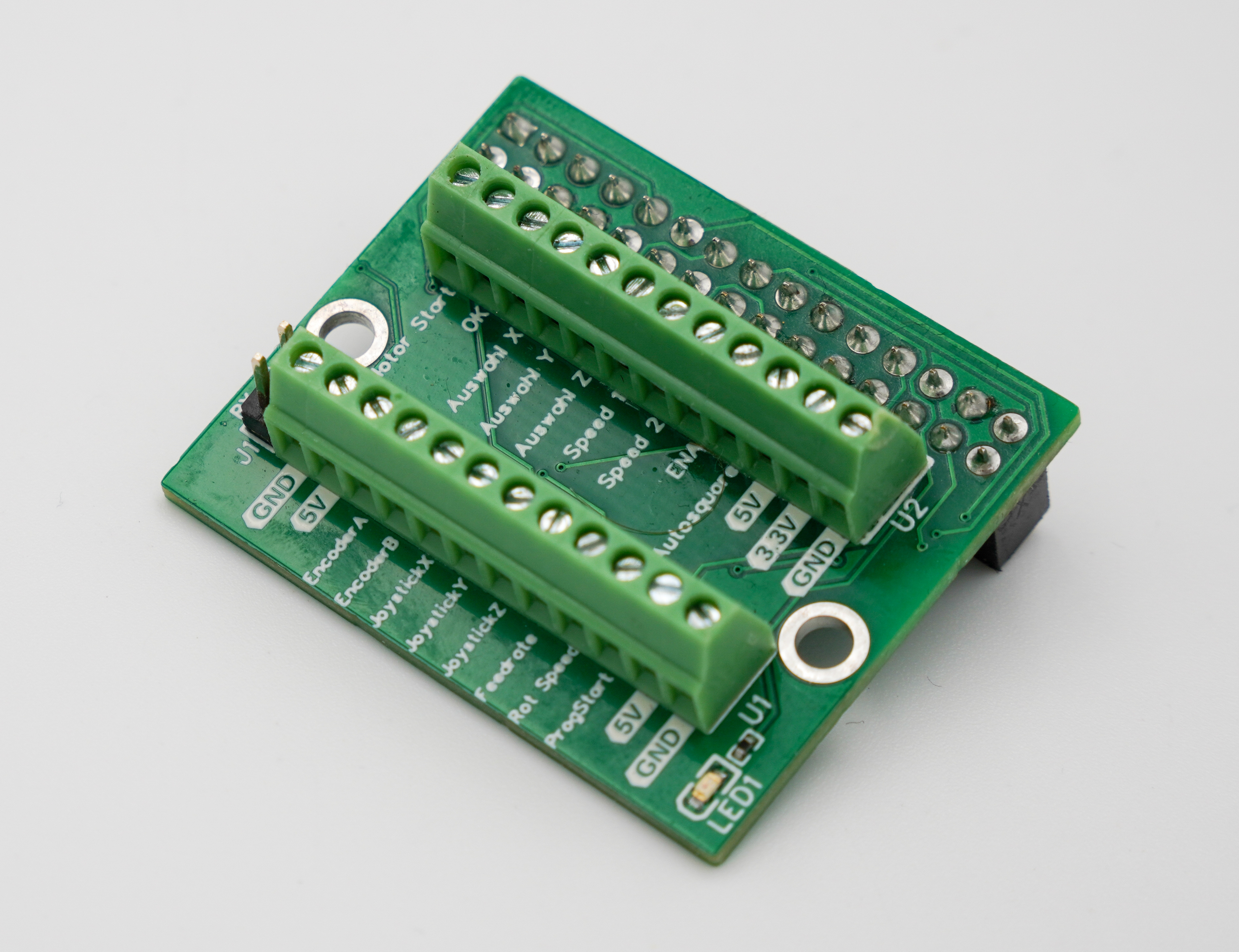

PanelModule Breakout
PanelModule Breakout
Dieses PanelModule ist eine Erweiterungsplatine für das  OPEN-CNC-Shield 2.Dieses Modul bietet Schraubanschlüsse, um die verschiedenen externen Bedienelemente direkt anzuschließenLieferumfang:PanelModuleWeiterführende Links:Dokumentation

9,95 €*
ESP32 Panel Integrated Battery Platine
ESP32 Panel Integrated Battery Platine
Die ESP32 Panel Integrated Battery Platine ist für den Bau externer Bedienelemente gedacht. Der ESP32 auf der Platine kommuniziert dabei über WiFi mit dem OPEN-CNC-Shield 2. Der Funktionsumfang ist dabei auf die Verwendung mit dem Estlcam ControllerModule zugeschnitten. Wird ein anderer Controller genutzt, kann der Funktionsumfang stark eingeschränkt sein. Dazu bitte die Dokumentation der einzelnen ControllerModule beachten. Funktionen:WiFi kommunikation - 2,4GHz - ESPNOW ProtokollStromversorgung über RJ45 oder USB-CEigene Signalleitung für den Encoder im RJ45 Kabel (das Encoder Signal wird nicht per WiFi übertragen. Hierfür ist eine Verbindung mit einem RJ45 Kabel zum PanelModule RJ45 notwendig)   Stromversorgung durch 2 x 18650 Batterien möglichLadeelektronik mit Sicherheitsabschaltung für die 18650 BatterienLaden der Batterien durch RJ45-Verbindung zum OCS2 oder USB-CAlle Eingänge können in der Software des ESP32 bequem im Webinterface umgemapped werden und auch für andere Funktionen genutzt werden Verschiedene, optionale Anschlussmöglichkeiten: 4Pin - 5V Encoder Joystick mit 3 Achsen und OK-Taster (zum Abnullen der Achsen) Motor Start/Stop Taster Programm Start/Stop Taster Feedrate Poti (Vorschubgeschwindigkeit) Rotation Speed Poti (Spindelgeschwindigkeit) Autosquare Taster Auswahl X, Y und Z (zur Auswahl der Achse für den Encoder) Wird von Estlcam v12 nicht mehr Unterstützt, die Eingänge können in der Software aber umgemapped und für andere Funktionen genutzt werden4 freie Buttons (kann zum Beispiel für die Stromlos-Funktion oder Speed1, Speed2 genutzt werden) Anschluss für I2C, typischerweise für ein DisplayLieferumfang:ESP32 Panel Integrated Battery PlatineWeiterführende Links:DokumentationSoftware / FirmwareAnschluss Schema

24,95 €*
ESP32 Panel Platine
ESP32 Panel Platine
ESP32 Panel Platine version: 1.6
Abbildung ähnlich. Je nach Version kann sich die Platine geringfügig unterscheiden. Die ESP32 Panel Platine ist für den Bau externer Bedienelemente gedacht. Der ESP32 auf der Platine kommuniziert dabei über WiFi mit dem OPEN-CNC-Shield 2. Der Funktionsumfang ist dabei auf die Verwendung mit dem Estlcam ControllerModule zugeschnitten. Wird ein anderer Controller genutzt, kann der Funktionsumfang stark eingeschränkt sein. Dazu bitte die Dokumentation der einzelnen ControllerModule beachten. Funktionen:WiFi kommunikation - 2,4GHz - ESPNOW ProtokollStromversorgung über RJ45  Eigene Signalleitung für den Encoder im RJ45 Kabel (das Encoder Signal wird nicht per WiFi übertragen. Hierfür ist eine Verbindung mit einem RJ45 Kabel zum PanelModule RJ45 notwendig)  Stromversorgung durch Powerbank möglich  Laden der Powerbank möglich (mit RJ45 Verbindung zum OPEN-CNC-Shield 2) Alle Eingänge können in der Software des ESP32 bequem im Webinterface umgemapped werden und auch für andere Funktionen genutzt werden Verschiedene, optionale Anschlussmöglichkeiten: 4Pin - 5V Encoder Joystick mit 3 Achsen und OK-Taster (zum Abnullen der Achsen) Motor Start/Stop Taster Programm Start/Stop Taster Feedrate Poti (Vorschubgeschwindigkeit) Rotation Speed Poti (Spindelgeschwindigkeit) Autosquare Taster Auswahl X, Y und Z (zur Auswahl der Achse für den Encoder) Wird von Estlcam v12 nicht mehr Unterstützt, die Eingänge können in der Software aber umgemapped und für andere Funktionen genutzt werden4 freie Buttons (kann zum Beispiel für die Stromlos-Funktion oder Speed1, Speed2 genutzt werden) Anschluss für I2C, typischerweise für ein DisplayLieferumfang:ESP32 Panel PlatineWeiterführende Links:DokumentationSoftware / FirmwareAnschluss Schema

19,95 €*
Bedienelement Set 4
Bedienelement Set 4
Lieferumfang: mit Encoder/Handrad
Mit dem Bedienelemente Set kann man sich eine Bedienung für Estlcam bzw. eine CNC-Fräse bauen. Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Mehr dazu in meinem BlogbeitragLieferumfang1x Encoder/Handrad1x 4-Axis Joystick 10K2x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x Taster 16mm- rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP672x Poti - 10k Ohm1x einrastender Schalter - 16mm - rostfreier Stahl - weiße LED - 5V(Stromlos oder Speed1/2) - IP671x Display 128x64 - OLED 1x An/Aus Wipp-SchalterWeiterführende LinksPassendes Gehäuse auf ThingiverseAnleitung für diese Handrad-Variante

Varianten ab 57,95 €*
74,95 €*
Bedienelement Set ColdEnd32 Erweiterung
Bedienelement Set ColdEnd32 Erweiterung
Dieses Erweiterung-Set beinhaltet die benötigten Bedienelemente, um auch das ColdEnd32 mit der ESP32 Panel Platine zu steuernMehr dazu in meinem BlogbeitragDieses Set kann mit dem Bedienelement Set 4 kombiniert werden. Dann besitzt man alle benötigten Bauteile für die Gehäuse mit zusätzlichen ColdEnd32 Aussparungen.Lieferumfang3x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol - IP671x Poti - 10k OhmWeiterführende LinksPassendes Gehäuse auf ThingiverseAnleitung für diese Handrad-Variante

10,95 €*
Details

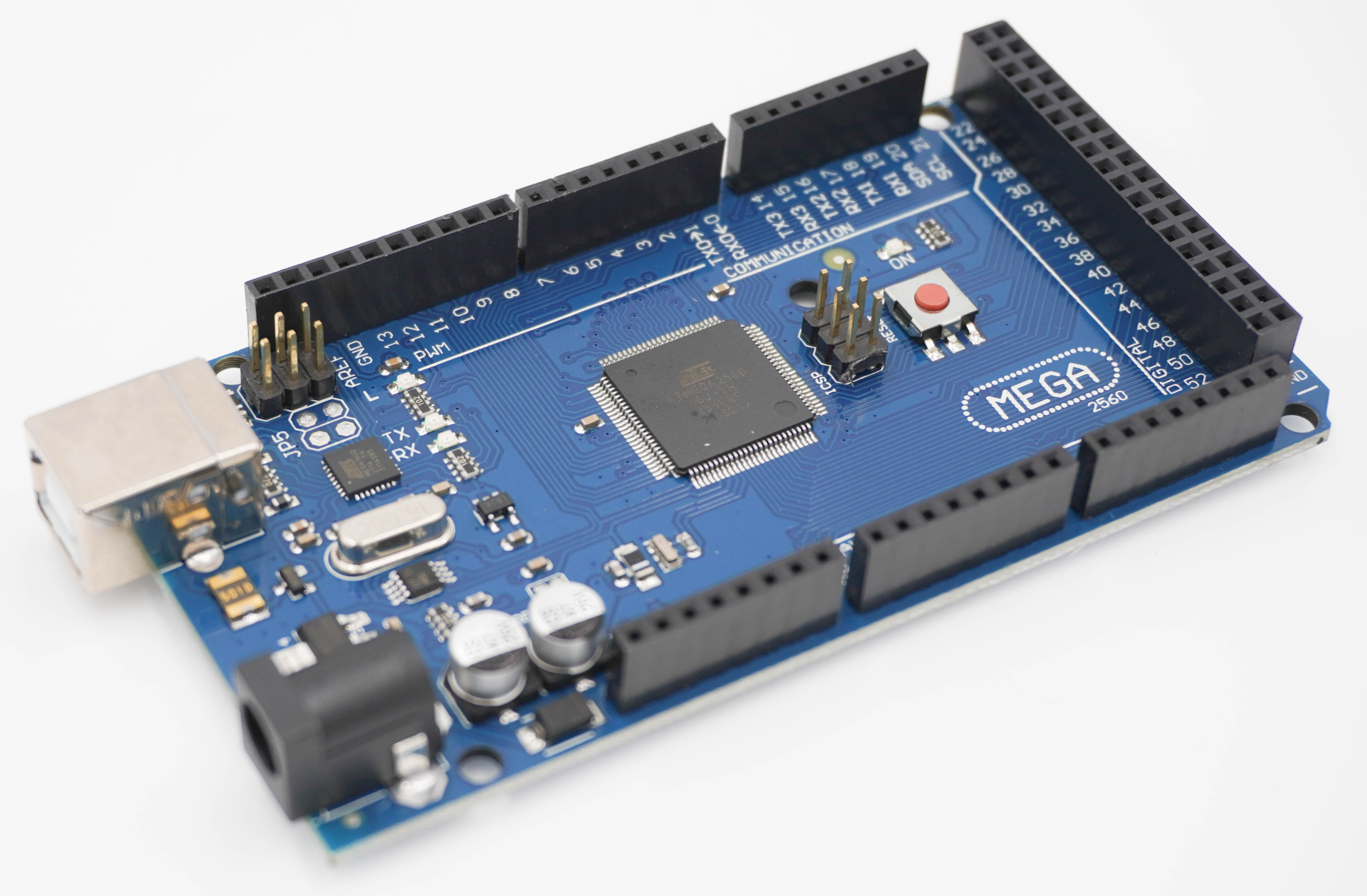

Arduino Mega 2560 R3
Arduino Mega 2560 R3
Mikrocontroller zur Steuerung. Kann auf vielfältige Weise eingesetzt werden.Wird als Zubehör für folgende Produkte benötigt:1x für die Tillboard Extension1x für ControllerModule EstlcamEigenschaften:Mikrocontroller: ATmega2560ATmega16U2100% Arduino KompatibelBetriebsspannung: 5VEingangsspannung (empfohlen): 6-12VEingangsspannung (Grenzwert): 12VDigital I / O-Pins: 54 (von denen 15 PWM-Ausgabe bieten)Analog-Eingangspins: 16DC Strom für 5V Pin: 200 mADC Strom für 3,3 V Pin: 80 mAFlash-Speicher: 256 KB, davon 8 KB, die vom Bootloader verwendet werdenSRAM: 8 KBEEPROM: 4 KBTaktgeschwindigkeit: 16 MHzLED_BUILTIN: 13L x B x H:  150 mm x 54 mm x 16 mmLieferumfang:Arduino Mega 2560 R3

24,95 €*
