OPEN CNC Shield Set

Timos Werkstatt

49,95 €*

% 79,95 €* (37.52% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 2-5 Tage

Bedienelement Set 1

69,95 €*

Bedienelement Set 1

69,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Bedienelement Set 2

57,95 €*

Bedienelement Set 2

57,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Bedienelement Set 3

55,95 €*

Bedienelement Set 3

55,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Wireless Control Set

35,95 €*

Wireless Control Set

35,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Extension Panel

15,95 €*

Extension Panel

15,95 €*

Sofort verfügbar, Lieferzeit: 2-5 Tage

Gesamtpreis inkl. Zubehör

49,95 € *

Produktnummer: SW10000

Produktinformationen "OPEN CNC Shield Set"

Dies ist ein auslaufendes Produkt und wird nicht mehr nachbestellt.

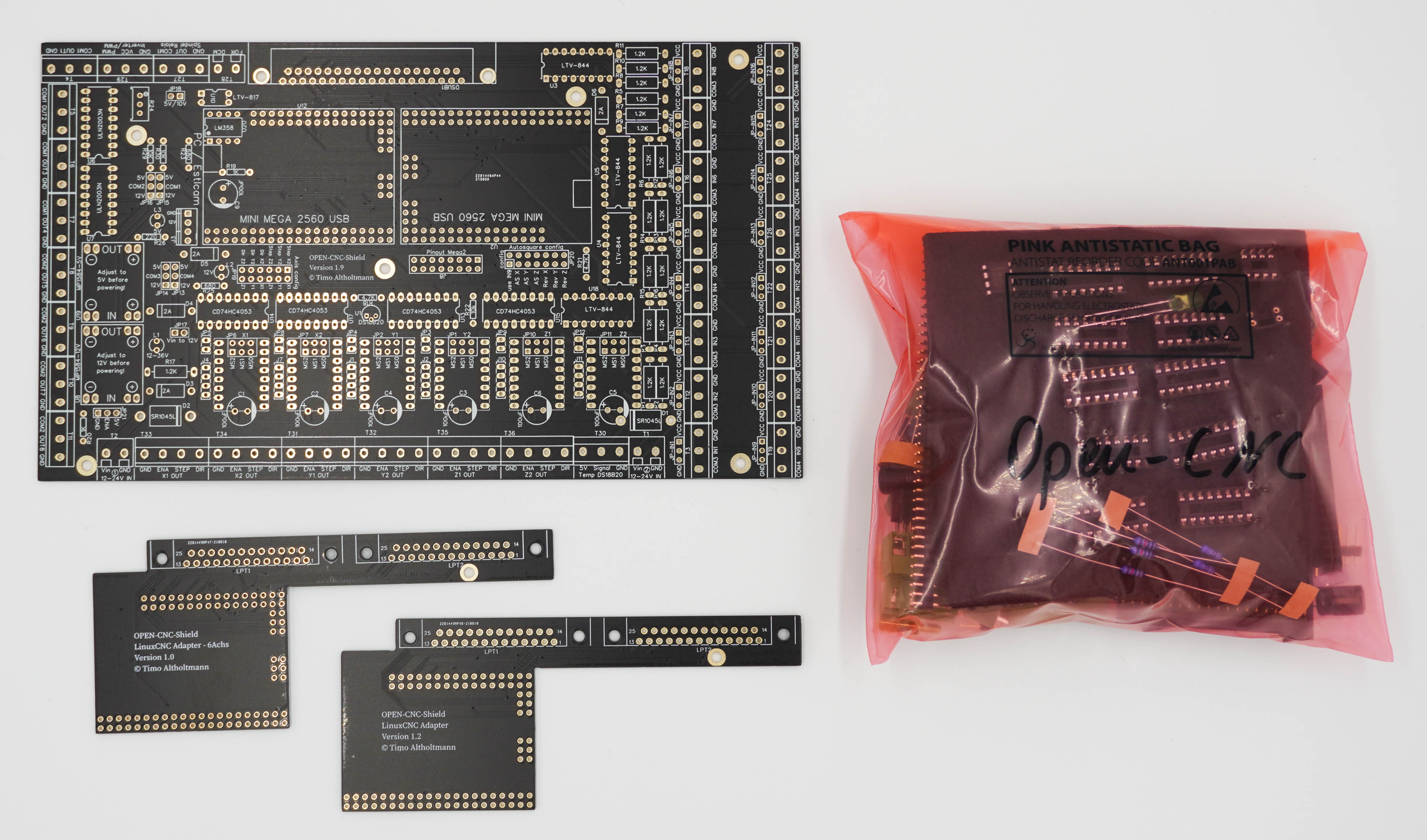

Das OPEN-CNC-Shield dient der Steuerung einer CNC-Fräse / Laser mit verschiedenen Softwares. Es soll sowohl für Anfänger, welche zunächst mit DIY Fräsen und Aufstecktreibern arbeiten als auch für Fortgeschrittene mit externen Treibern funktionieren. Es bietet sich auch an, erst einmal klein anzufangen und Stück für Stück weiter aufzurüsten, ohne jedes Mal ein neues Shield kaufen zu müssen.

„OPEN“, weil es mit diversen Schnittstellen einfach erweiterbar sein soll. Darüber hinaus bietet es sehr vielfältige Möglichkeiten der Anpassung, siehe dazu die Liste der Funktionen. Es vereint außerdem das Tillboard mit der Tillboard Extension, sodass man für die ganzen Funktionen nur noch diese eine Platine benötigt.

Vielfältiger Softwareeinsatz möglich. Es kann unter anderem Estlcam, LinuxCNC oder auch Mega GRBL um z.B. LaserGRBL in Verbindung mit einem Laser anstatt eines Fräsers zu nutzen verwendet werden.

Lieferumfang

OPEN-CNC-Shield Platine
Alle benötigten Bauteile zum Auflöten

Arduino Megas und DRV8825 sind nicht enthalten

Was noch zum Betrieb benötigt wird

1 x Arduino Mega PRO Mini 2560 für die Steuerung mit Estlcam
optional: 1 x Arduino Mega PRO Mini 2560 für die Zusatzfunktionen wie Autosquaring
optional: 6 x Aufstecktreiber(DRV8825) oder externe Treiber(z.B. DM542)

Weiterführende Links:

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Gehen Sie voran und teilen Sie Ihre Erkenntnisse mit anderen.

Passend dazu

Bedienelement Set 1

Dies ist ein auslaufendes Produkt und wird nicht mehr nachbestellt.Mit dem Bedienelemente Set kann man sich eine (Fern-)Bedienung für Estlcam bzw. eine CNC-Fräse bauen.Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Lieferumfang1x Encoder/Handrad1x 4-Axis Joystick 10K1x 3 Position Switch - 19mm - weiße LED - 5V(Geschwindigkeitsauswahl) - IP673x Taster 12mm - erhöhter Kopf - rostfreier Stahl - weiße LED - 5V(Auswhal X,Y,Z) - IP672x Taster - 16mm - rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x einrastender Schalter - 16mm - rostfreier Stahl - grüne LED - 5V(Stromlos Schalter) - IP671x Taster 16mm - rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP673x Poti - 10k Ohm1x Display 128x64 - OLED2x LED grünWeiterführende LinksBedienung mit dem Wireless PanelBedienung mit dem Extension Panel

69,95 €* 89,95 €* (22.23% gespart)

Bedienelement Set 2

Dies ist ein auslaufendes Produkt und wird nicht mehr nachbestellt.Mit dem Bedienelemente Set kann man sich eine (Fern-)Bedienung für Estlcam bzw. eine CNC-Fräse bauen.Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Lieferumfang1x 4-Axis Joystick 10K1x 3 Position Switch - 19mm - weiße LED - 5V(Geschwindigkeitsauswahl) - IP673x Taster 12mm - erhöhter Kopf - rostfreier Stahl - weiße LED - 5V(Auswhal X,Y,Z) - IP672x Taster - 16mm - rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x einrastender Schalter - 16mm - rostfreier Stahl - grüne LED - 5V(Stromlos Schalter) - IP671x Taster 16mm - rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP673x Poti - 10k Ohm1x Display 128x64 - OLED2x LED grünUnterschied zu Set 1: es ist kein Handrad enthaltenWeiterführende LinksBedienung mit dem Wireless PanelBedienung mit dem Extension Panel

57,95 €* 72,95 €* (20.56% gespart)

Bedienelement Set 3

Dies ist ein auslaufendes Produkt und wird nicht mehr nachbestellt.Mit dem Bedienelemente Set kann man sich eine Bedienung für Estlcam bzw. eine CNC-Fräse bauen. Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Mehr dazu in meinem Blogbeitrag:DIY CNC Handrad mit JoystickLieferumfang1x Encoder/Handrad1x 4-Axis Joystick 10K1x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x Taster 16mm- rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP672x Poti - 10k OhmWeiterführende LinksBedienung mit dem Wireless PanelBedienung mit dem Extension PanelBlogbeitrag DIY CNC Handrad mit Joystick

55,95 €* 69,95 €* (20.01% gespart)

Bedienelement Set 4

Mit dem Bedienelemente Set kann man sich eine Bedienung für Estlcam bzw. eine CNC-Fräse bauen. Achtung: falls fertige Designs für Gehäuse genutzt werden, immer auf die Größen der einzelnen Bauteile achten. Bei meinen Gehäusen habe ich immer die Fusion360 Datei angehangen, damit das entsprechend der Taster/Button/Poti Größen angepasst werden kann.Mehr dazu in meinem BlogbeitragLieferumfang1x Encoder/Handrad1x 4-Axis Joystick 10K2x Taster - 16mm- rostfreier Stahl - weiße LED - 5V - An/Aus Symbol(Programm/Motor Start/Stop) - IP671x Taster 16mm- rostfreier Stahl - weiße LED - 5V - rechter Winkel Symbol(Autosquaring) - IP672x Poti - 10k Ohm1x einrastender Schalter - 16mm - rostfreier Stahl - weiße LED - 5V(Stromlos oder Speed1/2) - IP671x Display 128x64 - OLED 1x An/Aus Wipp-SchalterWeiterführende LinksPassendes Gehäuse auf ThingiverseAnleitung für diese Handrad-Variante

57,95 €*

Details

Wireless Control Set

Dies ist ein auslaufendes Produkt und wird nicht mehr nachbestellt. Die Wireless bzw. Funk Lösung zur Steuerung einer CNC-Fräse basiert auf zwei Platinen, welche jeweils mit Arduino Mega Mikrocomputern bestückt sind. Diese kommunizieren über den NRF24L01 Chip miteinander und tauschen Daten aus. Das Design des Bedienpanels kann hierbei frei gestaltet werden. Es können je nach Belieben weitere Elemente hinzugefügt oder entfernt werden. Entwickelt wurde das Panel für Estlcam. Es ist aber durchaus denkbar auch andere Software zu verwenden.LieferumfangWireless Adapter PlatineWireless Panel PlatineAlle benötigten Bauteile zum auflötenWas noch zum Betrieb benötigt wird2 x Arduino Mega PRO MiniWeiterführende LinksDokumentation und Funktionsbeschreibung

35,95 €* 49,95 €* (28.03% gespart)

Extension Panel

Dies ist ein auslaufendes Produkt und wird nicht mehr nachbestellt.Die Platine für das Extension-Panel ist ein Breakout Board für den SUBD-37 Anschluss der Tillboard Extension oder des OPEN-CNC-Shields. Hier können die ganzen Bedienelemente angeschlossen werden.LieferumfangExtension Panel PlatineAlle benötigten Bauteile zum Auflöten

15,95 €* 24,95 €* (36.07% gespart)
